专利号: 2022107247669
申请人: 山东交通学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

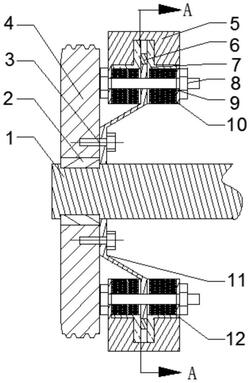

1.一种阻尼扭转减振器,其特征在于,包括沿曲轴依次安装的齿带轮和圆盘,圆盘周向通过多个螺栓连接惯性盘,惯性盘内具有容纳腔;容纳腔内设有沿螺栓轴向安装且交替布置的夹层橡胶板和夹层钢板,夹层橡胶板、夹层钢板与惯性盘内壁形成硅油腔;圆盘的外圆周面连接设于容纳腔内的弹塑性钢阻尼器;

圆盘与齿带轮通过螺栓连接;

圆盘为扩张结构,即其包括第一安装部、扩张部和第二安装部,第一安装部为圆环结构,用于与齿带轮装配;第二安装部同样为圆环结构,并与第一安装部相互平行;扩张部连接于第一安装部和第二安装部之间,为圆台型结构;容纳腔的纵向截面为“凸”字型结构;

夹层钢板和夹层橡胶板外部距惯性盘底面有一定间隙,以使夹层钢板和夹层橡胶板顶部与惯性盘内表面之间形成硅油腔,硅油腔内填充有超高黏度硅油;圆盘轴线和螺栓轴线是平行的;

所述圆盘将容纳腔分隔成对称的两部分,圆盘两侧均设有夹层橡胶板和夹层钢板;

所述容纳腔内壁、圆盘表面均与夹层钢板接触。

2.根据权利要求1所述的一种阻尼扭转减振器,其特征在于,所述弹塑性钢阻尼器周向均匀分布多个连接头,连接头与惯性盘内壁固定。

3.根据权利要求1所述的一种阻尼扭转减振器,其特征在于,所述惯性盘开有与硅油腔连通的注油口,硅油腔内填充硅油。

4.一种阻尼扭转减振器,其特征在于,包括沿曲轴依次安装的齿带轮和圆盘,圆盘圆周面周向均匀设置多个凹陷部,圆盘固定有包覆于凹陷部外侧的惯性盘,惯性盘内设有容纳腔;所述凹陷部通过隔板形成至少两个减振区域,每个减振区域均安装减振块,隔板与容纳腔内壁之间安装黏滞阻尼器,圆盘外侧端面与惯性盘内壁之间设有橡胶层;

所述黏滞阻尼器沿圆盘周向间隔分布多个,并与凹陷部交错分布;

每个凹陷部内通过隔板分隔成空间相等的两个区域,使凹陷部形成“山”型结构;

每个减振区域相对设置两个减振块;

所述减振块包括交替设置的夹层橡胶板和夹层钢板;

所述凹陷部的横截面呈扇形。
