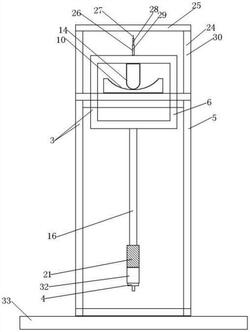

1.一种建筑施工垂直度实时监控装置，其特征在于包括上激光垂直仪和下激光垂直仪，所述上激光垂直仪和下激光垂直仪均包括激光垂直装置，所述激光垂直装置包括悬垂机构和激光核准机构；

所述悬垂机构包括托盘架和平衡架；所述托盘架包括托盘、框架笼和托架，所述托盘为正方形托盘，所述托盘的中心位置挖设有向内凹陷的圆球弧曲面状的窝槽面，所述框架笼包括上框架、下框架和边框柱，所述上框架和下框架为相同结构的正方形框架，所述边框柱设为四根，该四根边框柱分别固定连接安装在上框架和下框架的四个角上，构成框架笼；所述托架由两根托杆构成，该两根托杆固定交叉安装在上框架的对角线上构成托架；所述托盘固定安装在托架的交叉位置上，构成托盘架；所述托盘的边长小于上框架的边长，使得托盘的外边缘与上框架的内边缘之间留有空隙；所述平衡架包括球底柱、平衡笼和悬坠杆；所述球底柱为圆柱状，其底部为半球面底，其顶部为平面顶；所述平衡笼包括上叉架、下叉架和悬框柱，所述上叉架和下叉架均为由相同规格的两根架杆从中间垂直交叉固定构成的十字架，所述悬框柱设有四根，该四根悬框柱分别固定连接安装在上叉架和下叉架的两根架杆的边端上，且该四根悬框柱分别穿过所述托盘的外边缘与上框架的内边缘之间的空隙，使得上叉架位于上框架的上方，下叉架位于上框架的下方且位于框架笼内部，构成平衡笼；

所述悬坠杆包括悬条杆和重坠块，所述重坠块固定安装在悬条杆的下端；所述球底柱的平面顶固定安装在平衡笼的上叉架内侧的交叉位置上，所述悬坠杆的上端固定安装在平衡笼的下叉架外侧的交叉位置上，所述球底柱的轴心线与悬坠杆的轴心线重合，构成平衡架；所述平衡架上的球底柱的半球面底搁置在所述托盘架上的托盘的窝槽面上，构成悬垂机构；

所述激光核准机构包括靶盘和激光器，所述靶盘为圆形盘，所述激光器为圆筒状激光器，所述激光器固定安装在靶盘的中心位置上构成激光核准机构；

取一个正方形柱作为安装柱，将所述安装柱安装在重坠块的下表面上且安装柱的轴心线与悬坠杆的轴心线重合，将所述激光核准机构垂直固定安装在安装柱的下方，即激光核准机构的靶盘贴紧安装在安装柱的下端面上，并使圆筒状激光器和靶盘的轴心线与安装柱的轴心线重合；取一块正方形板作为底板，将底板的中部挖成与下框架的内腔大小相同的方孔，将所述托盘架的下框架的下表面直接固定安装在底板的方孔边缘位置上，构成上激光垂直仪；

另取一个正方形柱作为安装柱，将所述安装柱安装在平衡笼的上叉架外侧的交叉位置上且安装柱的轴心线与球底柱的轴心线重合，将所述激光核准机构垂直固定安装在安装柱的上方，即激光核准机构的靶盘贴紧安装在安装柱的上端面上，并使圆筒状激光器和靶盘的轴心线与安装柱的轴心线重合；取一块正方形板作为底板，将所述托盘架的下框架的下表面直接固定安装在底板的中心位置上，构成下激光垂直仪。

2.根据权利要求1所述的建筑施工垂直度实时监控装置，其特征在于其特征在于所述窝槽面底的圆球弧球面的球半径为所述球底柱的半球面底的球半径的两倍至十倍。

3.根据权利要求2所述的建筑施工垂直度实时监控装置，其特征在于所述球底柱、平衡笼和悬条杆采用低密度材料制成，所述重坠块采用高密度材料制成。

4.根据权利要求3所述的建筑施工垂直度实时监控装置，其特征在于所述球底柱、平衡笼和悬条杆采用镁合金材料制成，所述重坠块采用铜材制成。

5.根据权利要求4所述的建筑施工垂直度实时监控装置，其特征在于所述下激光垂直仪上还包括定位机构，所述定位机构包括定位板、伸缩杆和定位针，所述定位板的形状与下框架相同，均为同样大小的正方形，所述定位板采用能被定位针插入的材料制作，所述定位板固定安装在下框架的内表面上，所述伸缩杆包括内杆和套杆，所述内杆呈活动式套插在套杆中，所述套杆的底部固定安装在所述重坠块下表面的中心位置上且伸缩杆的轴心线与悬坠杆的轴心线重合，所述定位针为一根短针，所述定位针固定安装在内杆外端面的中心位置上，所述定位针与伸缩杆的轴心线重合。

6.根据权利要求5所述的建筑施工垂直度实时监控装置，其特征在于所述上激光垂直仪上还包括定位机构，所述定位机构包括支撑柱、定位板、伸缩杆和定位针，所述支撑柱有四根，该四根支撑柱分别固定安装在上框架的四个角部的上表面上；所述定位板的形状与上框架相同，均为同样大小的正方形，所述定位板采用能被定位针插入的材料制作，所述定位板的四个角部固定安装在四根支撑柱的上端面上；所述伸缩杆包括内杆和套杆，所述内杆呈活动式套插在套杆中，所述套杆的底部固定安装在所述平衡笼的上叉架外侧的交叉位置上且伸缩杆的轴心线与球底柱的轴心线重合；所述定位针为一根短针，所述定位针固定安装在内杆外端面的中心位置上，所述定位针与伸缩杆的轴心线重合。

7.根据权利要求6所述的建筑施工垂直度实时监控装置，其特征在于所述下激光垂直仪的底板的下表面的四个角部各设有支撑脚，各个支撑脚均为伸缩式支撑脚。

8.根据权利要求7所述的建筑施工垂直度实时监控装置，其特征在于所述上激光垂直仪的底板直接固定安装在定位板的上方。

9.根据权利要求8所述的建筑施工垂直度实时监控装置，其特征在于所述建筑施工垂直度实时监控装置的测量使用方法，包括如下操作步骤：

⑴将下激光垂直仪放置在所需监测的施工单元的底部，将底板放稳，调整支撑脚，使下激光垂直仪的托盘架趋向于垂直于地面；拨动悬坠杆，使平衡架摇晃，然后静待直到平衡架及其悬坠杆停止，此时可以确定下激光垂直仪上的悬坠杆和激光核准机构垂直于地面；然后将上激光垂直仪放置在所需监测的施工单元的顶部，将底板安放在预先架设的顶部架上并将底板放稳固定，使上激光垂直仪的托盘架趋向于垂直于地面；拨动悬坠杆，使平衡架摇晃，然后静待直到平衡架及其悬坠杆停止，此时可以确定上激光垂直仪上的悬坠杆和激光核准机构垂直于地面；

⑵同时开启上下两只激光垂直仪上的激光器，分别调整两只激光垂直仪的位置，使上激光垂直仪上的激光器发出的激光光线照射在下激光垂直仪上的靶盘上，调整光圈大小使其光线全部照射在下激光垂直仪的靶盘上且没有光线外泄且以下激光垂直仪的激光器为圆心形成圆形光面；同时使下激光垂直仪上的激光器发出的激光光线照射在上激光垂直仪上的靶盘上，调整光圈大小使其光线全部照射在上激光垂直仪的靶盘上且没有光线外泄且以上激光垂直仪的激光器为圆心形成圆形光面；此时可以确定上下两只激光器的连线处在与水平面的垂直位置上，两只激光器所发出的合并激光光线处在垂直位置上，两只激光垂直仪上的悬坠杆均与激光光线处在同一条轴心线上；

⑶将上激光垂直仪上的伸缩杆上拉，同时将下激光垂直仪上的伸缩杆下拉，分别将定位针插在各自的定位板上，使悬坠杆不再晃动。
