专利号: 2022107377910
申请人: 管韶剑
专利类型:发明专利
专利状态:授权未缴费
专利领域: 道路、铁路或桥梁的建筑
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

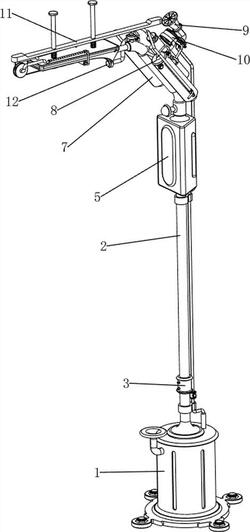

1.一种新能源夜间照明路况警示装置,包括有安装框(1)、灯杆(2)和灯具(6),安装框(1)顶部设有灯杆(2),灯杆(2)顶部设有灯具(6),其特征在于,还包括有烟雾传感器(4)、LCD显示屏(5)、警示机构(7)和防护机构(8),灯杆(2)上侧设有烟雾传感器(4),灯杆(2)上侧设有LCD显示屏(5),LCD显示屏(5)位于烟雾传感器(4)下方,灯杆(2)上侧设有对行人起到警示和引导作用的警示机构(7),警示机构(7)部件上设有防护警示机构(7)部件的防护机构(8)。

2.如权利要求1所述的一种新能源夜间照明路况警示装置,其特征在于,警示机构(7)包括有安装架(71)、第一固定柱(72)、电动推杆(73)、推柱(74)、LED灯带(75)、感应杆(76)和距离传感器(77),灯杆(2)上侧设有安装架(71),安装架(71)位于烟雾传感器(4)上方,安装架(71)右侧设有第一固定柱(72),第一固定柱(72)中部设有电动推杆(73),安装架(71)上滑动式设有两个推柱(74),两个推柱(74)为前后对称设置,推柱(74)均与电动推杆(73)伸缩杆连接,推柱(74)上均设有起警示作用的LED灯带(75),LED灯带(75)均位于安装架(71)内侧,前侧的推柱(74)下侧设有感应杆(76),安装架(71)上部前侧设有距离传感器(77)。

3.如权利要求2所述的一种新能源夜间照明路况警示装置,其特征在于,防护机构(8)包括有第二固定柱(81)、盖板(82)和扭簧(83),安装架(71)上部设有两个第二固定柱(81),两个第二固定柱(81)为前后对称设置,第二固定柱(81)上均转动式设有保护LED灯带(75)的盖板(82),盖板(82)均与同侧的第二固定柱(81)之间连接有两个扭簧(83)。

4.如权利要求3所述的一种新能源夜间照明路况警示装置,其特征在于,还包括有实现降尘的净化机构(9),净化机构(9)包括有颜色传感器(91)、水箱(92)、输水管(93)、水泵(94)、第三固定柱(95)、第四固定柱(96)和喷水管(97),灯杆(2)顶部设有颜色传感器(91),安装框(1)内侧设有水箱(92),水箱(92)左上侧设有接水口,灯杆(2)上设有两个第三固定柱(95),第三固定柱(95)之间连接有输水管(93),输水管(93)下部位于水箱(92)内侧,输水管(93)下侧设有水泵(94),第一固定柱(72)上设有第四固定柱(96),第四固定柱(96)上转动式设有对雾霾进行洒水的喷水管(97),喷水管(97)与输水管(93)转动式连接。

5.如权利要求4所述的一种新能源夜间照明路况警示装置,其特征在于,还包括有增大降尘范围的换位机构(10),换位机构(10)包括有水流量传感器(101)、第五固定柱(102)、减速电机(103)和齿轮(104),输水管(93)下侧设有水流量传感器(101),安装架(71)上侧设有第五固定柱(102),第五固定柱(102)上侧设有减速电机(103),减速电机(103)输出轴和喷水管(97)下侧均设有带动喷水管(97)转动的齿轮(104),两个齿轮(104)相互啮合。

6.如权利要求5所述的一种新能源夜间照明路况警示装置,其特征在于,还包括有擦拭灯具(6)的擦拭机构(11),擦拭机构(11)包括有第一滑杆(111)、推板(112)、第一直线弹簧(113)、导向轮(114)、拉绳(115)、第二滑杆(116)、第二直线弹簧(117)和擦拭轮(118),灯具(6)顶部设有两个第一滑杆(111),两个第一滑杆(111)为左右对称设置,第一滑杆(111)之间滑动式设有推板(112),推板(112)与推柱(74)接触,推板(112)与灯具(6)之间连接有两个第一直线弹簧(113),第一直线弹簧(113)均套在第一滑杆(111)上,灯具(6)左侧转动式设有导向轮(114),灯具(6)顶部设有两个第二滑杆(116),两个第二滑杆(116)为前后对称设置,第二滑杆(116)之间滑动式设有用于对灯具(6)进行擦拭的擦拭轮(118),擦拭轮(118)与推板(112)底部左侧之间连接有拉绳(115),拉绳(115)绕过导向轮(114),擦拭轮(118)与第二滑杆(116)之间均连接有第二直线弹簧(117)。

7.如权利要求6所述的一种新能源夜间照明路况警示装置,其特征在于,还包括有吹散灯具(6)周围雾霾的散雾机构(12),散雾机构(12)包括有光电传感器(121)、第六固定柱(122)、驱动电机(123)、防护框(124)和扇叶(125),灯杆(2)上侧设有光电传感器(121),灯具(6)内前壁右侧设有第六固定柱(122),第六固定柱(122)后侧设有驱动电机(123),第六固定柱(122)后侧设有防护框(124),驱动电机(123)输出轴上设有吹散雾霾的扇叶(125),扇叶(125)位于防护框(124)内侧。

8.如权利要求7所述的一种新能源夜间照明路况警示装置,其特征在于,还包括有控制箱(3),灯杆(2)下侧设有控制箱(3),控制箱(3)内安装有蓄电池、电源模块和控制模块,蓄电池为整个新能源夜间照明路况警示装置供电,蓄电池的输出端与电源模块通过电性连接,电源模块上通过线路连接有电源总开关,电源模块与控制模块通过电性连接;控制模块上连接有DS1302时钟电路和24C02电路;颜色传感器(91)、距离传感器(77)、烟雾传感器(4)、光电传感器(121)、水流量传感器(101)和LCD显示屏(5)都与控制模块通过电性连接;

减速电机(103)、驱动电机(123)、电动推杆(73)、LED灯带(75)和水泵(94)都与控制模块通过继电器控制模块连接。
