1.一种钴酸锰中空微球，其特征在于，呈中空微球状结构，其直径大约在100 1000nm之~间；单个微球由许多大小不一的微粒构成。

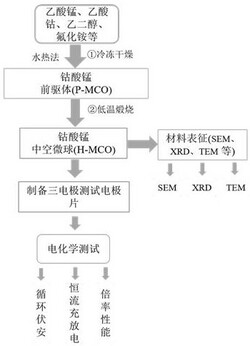

2.根据权利要求1所述钴酸锰中空微球，其特征在于，采用如下方法制备而成：S1、钴酸锰前驱体P‑MCO的制备

1）向乙二醇溶液中依次加入质量比为2:1:1:1的乙酸钴、乙酸锰、氟化铵及葡萄糖，搅拌至固体全部溶解后，继续搅拌1 4 h；

~

2）将步骤1）所得溶液转移至反应釜内衬中，放入烘箱，在140 200 ℃条件下保温6 14 ~ ~h；待反应结束，取出反应釜自然冷却至室温，得到黑褐色溶液；

3）将黑褐色溶液用无水乙醇和去离子水分别离心洗涤3次，待离心洗涤完毕后，将得到的产物放入冷冻干燥机，进行冷冻干燥得到钴酸锰前驱体P‑MCO；

S2、钴酸锰中空微球H‑MCO的制备

将钴酸锰前驱体P‑MCO转移至石英舟中均匀铺平，然后将其放入管式炉，低温煅烧后，自然冷却至室温得到钴酸锰中空微球H‑MCO。

3.根据权利要求2所述钴酸锰中空微球，其特征在于，所述冷冻干燥为，先在‑35 ‑25 ~℃下冷冻2 6 h,之后在‑35 ‑25 ℃下进行冷冻干燥。

~ ~

4.根据权利要求2所述钴酸锰中空微球，其特征在于，所述低温煅烧为，空气氛围下以1

5 ℃/min的升温速率升至350 450 ℃，保温2 4 h。

~ ~ ~

5.一种钴酸锰中空微球的应用，其特征在于，采用权利要求1、2、3或4得到的钴酸锰中空微球H‑MCO，用于制作超级电容器材料。

6.根据权利要求5所述钴酸锰中空微球的应用，其特征在于，用于制备电极片，包括如下步骤：首先，将钴酸锰中空微球H‑MCO与导电剂Super P、粘结剂PVDF按质量比8:1:1准确称量后转移至玛瑙研钵中；

然后，加入适量的溶剂NMP进行研磨，研磨成粘度适中的浆料；

之后，将上述浆料均匀地涂敷在泡沫镍基体上，将涂敷好的泡沫镍基体转移至真空干燥箱烘干，即得到覆有H‑MCO电极材料的电极片。

7.根据权利要求6所述钴酸锰中空微球的应用，其特征在于，所述真空干燥箱烘干温度为80 110 ℃。

~

8.根据权利要求6所述钴酸锰中空微球的应用，其特征在于，称取0.16g 钴酸锰中空微球H‑MCO，0.02g导电剂Super P，0.02g粘结剂PVDF转移至玛瑙研钵中，加入0.6 0.7ml溶剂~NMP进行研磨。
