专利号: 2022107421148
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

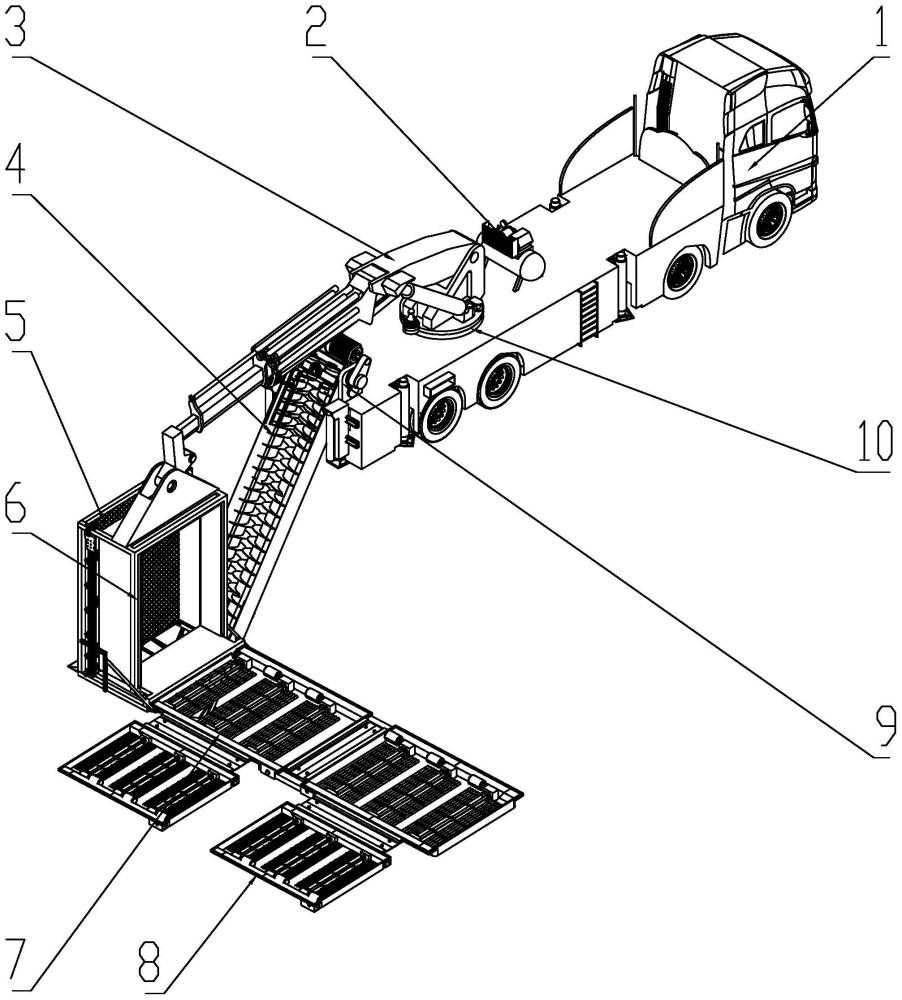

1.一种缓解航道回淤压力的河口浮泥疏浚装置,包括运输车(1)和框架(6),其特征在于,所述运输车(1)的中部设有转动底座(10),转动底座(10)上设有吊臂机构(3),运输车(1)的后侧设有两个对称的液压升降基座(9),两个液压升降基座(9)之间设有输泥提升机(4),框架(6)在不使用时放置在运输车(1)上方,框架(6)在使用时可拆卸地设置在吊臂机构(3)末端,且放置在输泥提升机(4)上方,框架(6)后侧设有滤泥履带机构(5),框架(6)前侧铰接有两个相互连接的第一曝气机构(7),两个第一曝气机构(7)的侧边均铰接有第二曝气机构(8),运输车(1)的上方设有空压泵(2),空压泵(2)分别与两个第一曝气机构(7)及两个第二曝气机构(8)之间通过柔性气管连接;

所述运输车(1)的上方前侧设有两个对称设置的侧挡板(17),框架(6)在不使用时卡合在两个侧挡板(17)之间,运输车(1)的两侧均依次设有第二支撑腿(13)、出料口(14)、爬梯(15)和第三支撑腿(16),运输车(1)的后侧设有两个对称的第一支撑腿(11),运输车(1)的后侧中部设有进料口(12),运输车(1)的内部设有滤水仓,滤水仓与进料口(12)及出料口(14)连通,出料口(14)可连接淤泥泵,液压升降基座(9)的外侧均固定有定齿轮(59);

所述吊臂机构(3)包括安装底座(18),安装底座(18)固定在转动底座(10)的上方,安装底座(18)上方设有铰接座(23),铰接座(23)上方铰接有大臂(19),大臂(19)与安装底座(18)之间铰接有两个对称的第一调节杆(20),大臂(19)上铰接有伸缩臂组(22),伸缩臂组(22)与大臂(19)之间铰接有两个第二调节杆(21),伸缩臂组(22)的端部设有连接头(24);

所述输泥提升机(4)包括输料箱(32),输料箱(32)的两侧上端设有两个转位转轴(27),转位转轴(27)转动设置在两个液压升降基座(9)上端,输料箱(32)的端部设有转位电机(25),转位电机(25)的输出轴和其中一个转位转轴(27)之间设有转位传动链(26),输料箱(32)的下侧端部设有柔性出料斗(28),柔性出料斗(28)在使用时与进料口(12)连接,输料箱(32)的内部设有两个螺旋方向相反的提升绞龙(31),输料箱(32)的上方固定有两个绞龙电机(33),绞龙电机(33)的输出轴与对应位置的提升绞龙(31)之间设有绞龙传动链(34),输料箱(32)的进料端设有进料斗(30),进料斗(30)上方固定有进料加强板(29),输料箱(32)的底板设有若干细孔,转位转轴(27)上设有动齿轮(60),动齿轮(60)与定齿轮(59)啮合;

所述框架(6)的下方设有插杆,在使用时框架(6)的插杆插合在进料加强板(29)上,框架(6)的上方固定有连接座(40),连接座(40)与连接头(24)可拆卸的连接,框架(6)的内部设有滤料箱(42),滤料箱(42)的后侧设有置物箱(41),滤料箱(42)的下侧设有排泥口(43),框架(6)与靠近的一个第一曝气机构(7)之间设有收合电动推杆(58)。

2.根据权利要求1所述的一种缓解航道回淤压力的河口浮泥疏浚装置,其特征在于,所述滤泥履带机构(5)包括两个对称的支架(35),支架(35)的外侧两端均设有支座(39),支座(39)固定在置物箱(41)内部,正对的两个支座(39)之间设有滤泥转轴(38),两个滤泥转轴(38)之间设有滤泥履带(37),其中一个支座(39)上固定有滤泥电机(36),滤泥电机(36)的输出轴与该支座(39)对应的滤泥转轴(38)传动连接。

3.根据权利要求2所述的一种缓解航道回淤压力的河口浮泥疏浚装置,其特征在于,所述第一曝气机构(7)包括第一收纳曝气框(44),收合电动推杆(58)铰接在第一收纳曝气框(44)与框架(6)之间,第一收纳曝气框(44)内部设有若干第一曝气组件,两个第一曝气机构(7)的第一收纳曝气框(44)之间设有第一铰接架(47),其中一个第一曝气机构(7)的第一收纳曝气框(44)的两侧设有锁定杆(53),锁定杆(53)内部设有插合杆(52),另一个第一曝气机构(7)的第一收纳曝气框(44)的两侧设有插合管(51),插合杆(52)插合在对应位置的插合管(51)内部。

4.根据权利要求3所述的一种缓解航道回淤压力的河口浮泥疏浚装置,其特征在于,所述第一曝气组件包括第一调位主管轴(46)和第一调位电机(45),第一调位主管轴(46)转动设置在第一收纳曝气框(44)内部,第一调位电机(45)固定在第一收纳曝气框(44)上,第一调位电机(45)的输出轴与第一调位主管轴(46)转动连接,第一调位主管轴(46)上设有若干对称的第一曝气支管(48),第一曝气支管(48)上设有若干曝气喷头(49),第一调位主管轴(46)与空压泵(2)之间通过柔性气管连接。

5.根据权利要求4所述的一种缓解航道回淤压力的河口浮泥疏浚装置,其特征在于,所述第二曝气机构(8)包括第二收纳曝气框(54),第二收纳曝气框(54)与对应位置的第一收纳曝气框(44)之间设有第二铰接架(50),第二收纳曝气框(54)与对应位置的第一收纳曝气框(44)之间设有限位插销,第二收纳曝气框(54)内部设有若干第二曝气组件。

6.根据权利要求5所述的一种缓解航道回淤压力的河口浮泥疏浚装置,其特征在于,所述第二曝气组件包括第二调位主管轴(56)和第二调位电机(55),第二调位主管轴(56)转动设置在第二收纳曝气框(54)内部,第二调位电机(55)固定在第二收纳曝气框(54)上,第二调位电机(55)的输出轴与第二调位主管轴(56)转动连接,第二调位主管轴(56)上设有若干对称的第二曝气支管(57),第二曝气支管(57)上设有若干曝气喷头(49),第二调位主管轴(56)与空压泵(2)之间通过柔性气管连接。
