1.一种不易溶胀的海藻酸钙‑壳聚糖微珠缓释化肥的制备方法，其特征在于，包括以下步骤：

步骤(1)，滴注相：将海藻酸钠溶于去离子水中配制成质量分数为2wt％的海藻酸钠溶液，搅拌溶解，再加入化肥使其溶于海藻酸钠水溶液作为滴注相，即A液，A液中化肥质量分数为20wt％；

步骤(2)，接收相：将氯化钙溶于去离子水中配制成质量分数为2wt％的氯化钙溶液，并加入一定量的壳聚糖和醋酸溶液，置于磁力搅拌器上使其充分搅拌并溶解，作为氯化钙壳聚糖接收相，即B液；

步骤(3)，利用注射器吸取A液滴注相置于注射泵中，B液氯化钙壳聚糖接收相置于磁力搅拌器上，将A液均匀滴入B液中，交联一段时间后取出凝胶状球型微珠，用去离子水冲洗2～3次，以去除表面粘附的氯化钙溶液，真空干燥后即得海藻酸钙‑壳聚糖微珠缓释化肥；

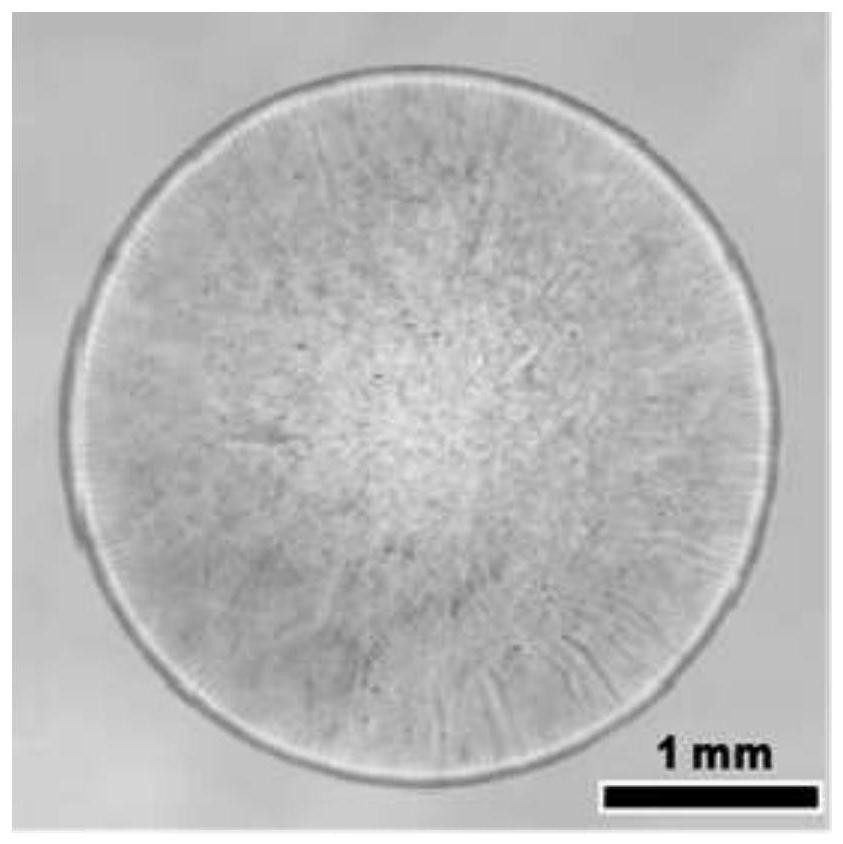

步骤(4)，随后，将上述制得的微珠缓释化肥泡入含有5％(v/v)十二烷基三氯硅烷的正己烷改性试剂中，浸泡4h后取出，并用正己烷冲洗2～3次，以除去残留的烷基硅烷试剂，即得粒径3毫米、在空气中与水接触角大于120度的疏水海藻酸钙‑壳聚糖微珠缓释化肥。

2.根据权利要求1所述不易溶胀的海藻酸钙‑壳聚糖微珠缓释化肥的制备方法，其特征在于，所述步骤(1)中化肥包括氮肥、磷肥、钾肥、微量元素肥、复合肥和复混肥。

3.根据权利要求1所述不易溶胀的海藻酸钙‑壳聚糖微珠缓释化肥的制备方法，其特征在于，所述步骤(2)中B液壳聚糖的质量分数为2wt％，醋酸溶液的体积分数为0.5％，磁力搅拌器的转速为400转/分，溶解时间为12h。

4.根据权利要求1所述不易溶胀的海藻酸钙‑壳聚糖微珠缓释化肥的制备方法，其特征‑1

在于，所述步骤(3)中注射泵的流速为500～1200μL·min ，磁力搅拌器的转速为200转/分，交联时间为20～30min。

5.根据权利要求1所述不易溶胀的海藻酸钙‑壳聚糖微珠缓释化肥的制备方法，其特征在于，所述步骤(3)中通过控制注射泵的流速可大批量生产微珠缓释化肥；底部持续搅拌的B液有利于微珠缓释化肥形成密集的聚合物网络结构，B液中加入的壳聚糖增加了接收相粘度，使得滴注相中亲水性肥料向外部扩散受到限制，此外通过循环利用B液可以逐渐降低微珠缓释化肥内部和外部肥料的渗透压从而减缓包封肥料的流失。

6.根据权利要求1所述不易溶胀的海藻酸钙‑壳聚糖微珠缓释化肥的制备方法，其特征在于，

还具有步骤(5)：将上述步骤(4)所得缓释化肥置于真空干燥箱中，干燥12h以除去缓释化肥中残留的水分，即得抽真空的疏水海藻酸钙‑壳聚糖微珠缓释化肥，真空干燥的方式能去除风干微珠中残留的水分，从而在微珠使用时内部孔道充满了空气，形成的空气层阻挡外界水分子，因此减缓了水溶液的进入，提升了缓释化肥的释放效果。
