专利号: 2022107933358
申请人: 罗佰东
专利类型:发明专利
专利状态:授权未缴费
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

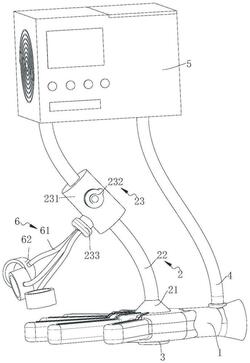

1.一种橡胶手套,包括橡胶手套(1)和控制器模块(5),其特征在于:所述橡胶手套(1)的手背面中心位置粘合固定有抽气组件(2),且抽气组件(2)与控制器模块(5)连接,橡胶手套(1)的手心面中心位置设置有排液口(3),橡胶手套(1)手腕处的内壁上粘合固定有注液组件(4),且注液组件(4)与控制器模块(5)连接;

所述控制器模块(5)包括用于安装控制器的控制器壳体(51),控制器壳体(51)的内部设置有药液仓(52),药液仓(52)的一侧设置有双向气泵模块(53);

所述抽气组件(2)包括粘合固定在橡胶手套(1)手背面中心位置的排气口(21),排气口(21)的上端面固定安装有气管A(22),气管A(22)的另一端连接有转接管组件(23),转接管组件(23)的上端通过气管与双向气泵模块(53)连接,排气口(21)伸入橡胶手套(1)内部的一端开设有多个气孔;

所述抽气组件(2)还包括多个粘合在排气口(21)与橡胶手套(1)指尖之间内壁上的导气管(24),且导气管(24)与橡胶手套(1)粘合为一个整体,导气管(24)的开口端固定粘合在气孔的外壁上,导气管(24)粘合在手指部位的下端面上等间距开设有多个排气孔。

2.根据权利要求1所述的一种橡胶手套,其特征在于,所述转接管组件(23)包括一端与气管A(22)连通的连接管(231),连接管(231)的外壁上设置有泄气口(232)和转接头(233),且泄气口(232)和转接头(233)与连接管(231)的内部连通,转接头(233)的一端固定连接有辅助挤压组件(6)。

3.根据权利要求1或2所述的一种橡胶手套,其特征在于,所述注液组件(4)包括与一端通入药液仓(52)内部的注液管(42),注液管(42)通入药液仓(52)内部的一端固定安装有气液混合泵(41),注液管(42)的另一端固定粘合有密封组件(43),且密封组件(43)粘合固定在橡胶手套(1)手腕处的内壁上。

4.根据权利要求3所述的一种橡胶手套,其特征在于,所述密封组件(43)包括粘合在橡胶手套(1)手腕处的内壁上的密封圈(431),密封圈(431)内部设置有空腔,且空腔与注液管(42)连通,密封圈(431)靠近橡胶手套(1)内部的一端设置有多个注液口(432),且注液口(432)的一端与空腔连通。

5.根据权利要求4所述的一种橡胶手套,其特征在于,所述注液口(432)包括粘合固定在密封圈(431)一端的注液口外壁(4321),注液口外壁(4321)的内部设置有橡胶阀(4322),且橡胶阀(4322)与注液口外壁(4321)粘合为一个整体。

6.根据权利要求2所述的一种橡胶手套,其特征在于,所述辅助挤压组件(6)包括多个固定在转接头(233)上的气管B(61),且气管B(61)的一端与转接头(233)连通,气管B(61)的另一端粘合固定有挤压指套(62)。

7.根据权利要求6所述的一种橡胶手套,其特征在于,所述挤压指套(62)的内部中间位置开设有环形的排气槽(621),且排气槽(621)的一端与气管B(61)连通,排气槽(621)的底部开设有挤压腔(622)。

8.根据权利要求5所述的一种橡胶手套,其特征在于,所述橡胶手套(1)的弹性大于导气管(24),导气管(24)弹性大于密封圈(431),密封圈(431)的弹性大于橡胶阀(4322)。
