专利号: 2022107974574
申请人: 阳泉市鑫盛瓷业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

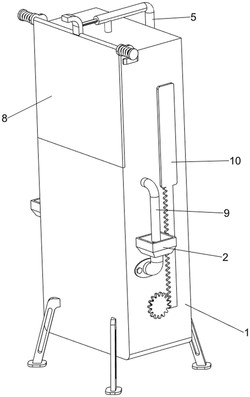

1.一种釉面砖素胚施釉设备,包括有安装箱(1)、进料漏斗(2)、抽液泵(3)、进料管(4)和喷料管(5),安装箱(1)下部左右两侧均连接有进料漏斗(2),安装箱(1)后壁上侧固接有抽液泵(3),抽液泵(3)底部连接有进料管(4),进料管(4)下端与安装箱(1)后部下侧相连且相通,抽液泵(3)顶部连接有喷料管(5),喷料管(5)穿进安装箱(1)顶部,其特征在于,还包括有推送机构(6)、夹紧机构(7)和传动机构(9),安装箱(1)内上部设有推送机构(6),推送机构(6)上设有夹紧机构(7),夹紧机构(7)用于固定砖,安装箱(1)内中间设有能够循环利用釉料的传动机构(9);

推送机构(6)包括有导向杆(60)和支撑板(61),安装箱(1)内上部左右两侧均固接有导向杆(60),两根导向杆(60)之间滑动式设有支撑板(61),支撑板(61)前部开有握槽(62),支撑板(61)中间均匀开有漏液孔(63);

夹紧机构(7)包括有限位杆(70)、导向板(71)、夹杆(72)、拉杆(73)和压缩弹簧(74),安装箱(1)内上部左右对称固接有限位杆(70),限位杆(70)位于支撑板(61)上方,支撑板(61)顶部左右两侧均连接有导向板(71),导向板(71)上均滑动式设有夹杆(72),夹杆(72)外侧均连接有拉杆(73),拉杆(73)均与相近的限位杆(70)接触,夹杆(72)与相近的导向板(71)之间均连接有两根压缩弹簧(74);

传动机构(9)包括有复位弹簧(90)、固定板(91)、顶块(92)、顶杆(93)、移动板(94)、滑动块(95)和出料管(97),安装箱(1)内中间滑动式设有固定板(91),固定板(91)底部与安装箱(1)内部之间均匀连接有四根复位弹簧(90),固定板(91)前部左右两侧均连接有顶块(92),固定板(91)后部左右两侧均连接有顶杆(93),安装箱(1)内部中间左右两侧均滑动式设有移动板(94),移动板(94)上下两边都带有斜面,顶杆(93)均与相近的移动板(94)上边斜面接触,顶块(92)向下移动均能够与相近的移动板(94)下边斜面接触,固定板(91)后部左右两侧均固接有滑动块(95),安装箱(1)中间左右两侧均开有滑槽(96),滑动块(95)均与相近的滑槽(96)滑动式相连,安装箱(1)中部左右两侧均连接有用于釉料流通的出料管(97),移动板(94)均能够挡住相近的出料管(97),出料管(97)下端均与相近的进料漏斗(2)对齐。

2.如权利要求1所述的一种釉面砖素胚施釉设备,其特征在于,还包括有能够阻挡釉料的防护机构(8),防护机构(8)包括有支撑杆(80)、挡板(81)、扭簧(82)、推杆(83)和滑动杆(84),安装箱(1)上部前侧左右两侧壁上均连接有支撑杆(80),支撑杆(80)之间转动式设有挡板(81),挡板(81)左右两侧与相近的支撑杆(80)之间均连接有扭簧(82),挡板(81)顶部固接有推杆(83),喷料管(5)内上部前侧滑动式设有滑动杆(84),滑动杆(84)与推杆(83)接触。

3.如权利要求2所述的一种釉面砖素胚施釉设备,其特征在于,还包括有能够搅拌釉料的搅拌机构(10),搅拌机构(10)包括有齿条(100)、搅拌杆(101)和齿轮(102),滑动块(95)外侧均固接有齿条(100),安装箱(1)内下部转动式设有搅拌杆(101),搅拌杆(101)左右两侧均固接有齿轮(102),两个齿轮(102)均与相近的齿条(100)啮合。

4.如权利要求3所述的一种釉面砖素胚施釉设备,其特征在于,还包括有能够过滤釉料的过滤机构(11),过滤机构(11)包括有支撑框(110)和滤网(111),安装箱(1)内上部固接有支撑框(110),支撑框(110)上固定连接有滤网(111),滤网(111)位于固定板(91)上方。

5.如权利要求1所述的一种釉面砖素胚施釉设备,其特征在于,安装箱(1)下部装配有四个地脚。
