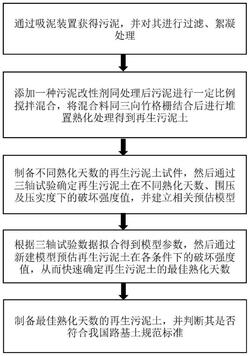

1.一种城市污泥的再利用方法，其特征在于，包括以下步骤：

S1：通过吸泥装置获得污泥，并对其进行过滤、絮凝处理，絮凝剂选用重金属捕捉剂；

S2：将污泥改性剂同处理后污泥依照3:7比例搅拌混合，污泥改性剂组成为质量百分比为60％的建筑废弃物、质量百分比为25％的粉煤灰、质量百分比为10％的钢纤维及质量百分比为5％的粒碱，将混合料同三向竹格栅结合后进行堆置熟化处理得到再生污泥土；

S3：制备10、20、30、40、50熟化天数，压实度为93％、96％，直径为10cm，高度为20cm的再生污泥土试件，然后依次以20kPa、40kPa和60kPa围压配合0.02mm/s加载速率通过静三轴试验确定再生污泥土在不同熟化天数、围压及压实度下的破坏强度值，并基于试验结果建立预估模型：式中：σcs为破坏强度，Dc为熟化天数，σ3为围压，k为压实度，α1、α2、α3、α4为模型参数，α1表征模型调整，α2表征熟化天数的影响，α3表征围压的影响，α4表征压实度的影响；

S4：基于三轴试验数据拟合得到模型参数α1、α2、α3、α4，模型参数α1＝0.27，α2＝1.42，α3＝‑0.06，α4＝‑1.06，然后通过新建模型预估再生污泥土在不同条件下的破坏强度值，再生污泥土在轴向应变达到15％前发生破坏，取破坏时轴向应力作为破坏强度，若再生污泥土在轴向应变达到15％时仍未破坏，则以15％轴向应变所对应的轴向应力作为破坏强度，从而快速确定再生污泥土的最佳熟化天数；

S5：基于所得最佳熟化天数结果，重复步骤S1、S2制备最佳熟化天数的再生污泥土，并对其进行基本物理性能及力学性能试验，判断其是否符合我国路基土规范标准。
