专利号: 2022108086217
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 气体或液体的贮存或分配
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

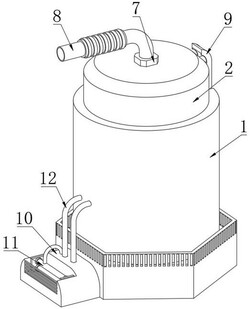

1.一种天然气储藏设备,其特征在于:包括罐体(2),所述罐体(2)顶部设有接口(7),所述罐体(2)内底部固定连接有机体(13),所述机体(13)顶端固定连接有与机体(13)连通的内罐体(4),所述内罐体(4)顶部设有与内罐体(4)连通的出入管道(8),所述出入管道(8)顶端穿过接口(7)伸出至罐体(2)外;

所述罐体(2)内设有隔层组件(3),罐体(2)内壁、内罐体(4)外壁和机体(13)外壁形成密封的内腔室,所述隔层组件(3)将所述内腔室分隔成若干个体积相等的储藏腔室;

所述机体(13)外部连接有多个汇流管道(5),每个汇流管道(5)对应的与一个储藏腔室连通,所述汇流管道(5)上设有阀门 ;

所述机体(13)内设有分流组件(6)和转接件(18),所述转接件(18)的侧壁上具有与汇流管道(5)数量同等的开口(607),分流组件(6)包括第一输出管道(602)和驱动第一输出管道(602)往复运动的驱动部件,第一输出管道(602)的管径小于开口(607)的孔径,所述开口(607)与汇流管道(5)之间有间隙;

当开口(607)与其中一个汇流管道(5)的轴线重合,驱动部件驱动第一输出管道(602)与该汇流管道(5)相接;

所述隔层组件(3)由一个横向隔板(301)和多个纵向隔层(303)构成;

所述横向隔板(301)中心贯穿设有通口(302),内罐体(4)的顶部穿过通口(302),并且内罐体(4)与该通口(302)过盈配合,所述横向隔板(301)外壁与罐体(2)内壁固定连接;

多个所述纵向隔层(303)以横向隔板(301)中心轴为轴进行轴对称布置,每个所述纵向隔层(303)顶壁固定连接于横向隔板(301)下表面上,每个所述纵向隔层(303)靠近横向隔板(301)中心轴的竖直侧壁分别与对应的机体(13)外壁和内罐体(4)外壁固定连接,每个所述纵向隔层(303)远离横向隔板(301)中心轴的竖直侧壁与罐体(2)内壁固定连接;

所述横向隔板(301)上表面固定连接有与储藏腔室数量相等的压缩机(25),并且压缩机(25)与储藏腔室一一对应,每个所述压缩机(25)的输出口穿过横向隔板(301)伸入对应的储藏腔室内,每个所述压缩机(25)的输出口均设有高低压切断阀(14)。

2.如权利要求1所述的天然气储藏设备,其特征在于:所述汇流管道(5)的内径从机体(13)中心到远离机体(13)中心逐渐缩小,所述第一输出管道(602)的管径小于汇流管道(5)内径的最大值,并且第一输出管道(602)的管径大于汇流管道(5)内径的最小值。

3.如权利要求1所述的天然气储藏设备,其特征在于:所述机体(13)包括上部,中部和下部,中部的内径大于上部和下部;

所述中部的内壁固定连接有圆环形滑轨(17),所述转接件(18)与圆环形滑轨(17)滑动连接。

4.如权利要求3所述的天然气储藏设备,其特征在于:所述下部设有转接件(18)的驱动部件,所述转接件(18)的驱动部件包括第一电机(21)和柱体(19),所述第一电机(21)的输出轴上固定连接有一个伞齿(20),所述柱体(19)的底部固定连接一个伞齿(20),两个伞齿(20)相啮合,所述柱体(19)的顶部穿过中部的底壁与转接件(18)固定连接。

5.如权利要求1所述的天然气储藏设备,其特征在于:所述分流组件(6)包括固定在转接件(18)上的电动推杆(601),所述电动推杆(601)活塞杆与第一输出管道(602)固定连接。

6.如权利要求3所述的天然气储藏设备,其特征在于:所述第一输出管道(602)上还连通有第二连接管道(610),所述第二连接管道(610)上设有阀门;当第一输出管道(602)与一个汇流管道(5)相接时,其余汇流管道(5)中有一个汇流管道(5)与所述第二连接管道(610)轴线重合;

所述转接件(18)内侧底壁上开设有滑槽(613),所述滑槽(613)上设有可沿滑槽滑动的丝杆套(614),所述丝杆套(614)的底部连接有丝杆(611),所述丝杆(611)一端固定于转接件(18)内壁上,丝杆(611)的另一端固定连接在第二电机(612)的输出轴上;

所述丝杆套(614)的顶部固定连接有第二输出管道(608),所述第二输出管道(608)与第二连接管道(610)通过第二输送软管(609)连通,并且第二输出管道(608)与第二连接管道(610)共轴线。
