专利号: 2022108099927
申请人: 徐州百惠模具制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

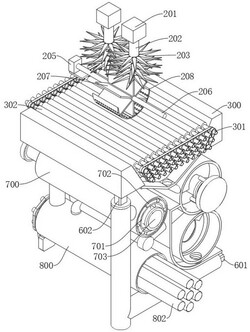

1.一种塑料废料回收装置,包括安装箱(100)和固定连接在所述安装箱(100)顶部的箱盖(101),其特征在于,

所述安装箱(100)内固定连接有第一安装筒(400),所述第一安装筒(400)上转动连接有第一绞龙(401),所述第一绞龙(401)的轴内开设有安装腔(402),所述安装腔(402)内转动连接有固定轴(403),所述安装箱(100)的外壁固定连接有固定盘(406),所述固定轴(403)与固定盘(406)固定相连,所述第一绞龙(401)的轴上转动接有搅拌杆(405),所述搅拌杆(405)与固定轴(403)通过锥齿轮组(404)相连;

还包括固定安装在所述安装箱(100)内的热熔组件,用于使塑料废料熔化;

固定连接在所述安装箱(100)内的第三安装筒(800),所述第三安装筒(800)内固定连接有分流盘(801),所述分流盘(801)的输出端固定连接有排料管(802),所述排料管(802)延伸至安装箱(100)外;

设置在所述安装箱(100)内的水循环组件,用于使水在第三安装筒(800)和第一安装筒(400)内部循环流动;

所述排料管(802)内转动连接有第四绞龙(803),所述安装箱(100)的内壁上固定连接有第五电机(903),所述第五电机(903)通过第三链轮组(904)与第四绞龙(803)同步转动;

还包括粉碎组件,所述粉碎组件包括固定连接在所述箱盖(101)上的安装盒(200),所述安装箱(100)的顶部固定连接有第一电机(201),所述第一电机(201)的输出端固定连接有延伸至安装盒(200)内的驱动轴(202),所述驱动轴(202)延伸至安装盒(200)内固定连接有粉碎刀(203),所述安装盒(200)的底部开设有排料槽(204),所述排料槽(204)的底部固定连接有半圆滤筒(208),所述排料槽(204)内转动连接有转轴(206),所述转轴(206)上固定连接有刮板(207),所述刮板(207)与半圆滤筒(208)的内壁相贴,所述安装盒(200)的外壁上固定连接有第二电机(205),所述转轴(206)与第二电机(205)的输出端固定相连;

还包括磨料组件,所述磨料组件包括固定连接在所述安装箱(100)内的接料盒(300),所述接料盒(300)位于半圆滤筒(208)的下方,所述安装箱(100)上转动连接有安装轴(301),多组所述安装轴(301)通过多组链轮传动组(304)同步转动,所述安装轴(301)上固定连接有研磨辊(302),所述研磨辊(302)位于接料盒(300)内,所述接料盒(300)的底部为斜板,所述接料盒(300)底部固定连接有聚料盒(305),所述聚料盒(305)的排料端通过导料管(303)与所述第一安装筒(400)相连;

所述热熔组件包括固定连接在所述安装箱(100)内的第二安装筒(700),所述第二安装筒(700)内固定连接有内筒(701),所述内筒(701)的排料端与分流盘(801)的进料端相连通,所述内筒(701)与第二安装筒(700)之间固定连接有电加热器(702),所述内筒(701)内转动连接有第三绞龙(703),所述安装箱(100)的外壁上固定连接有第四电机(900),所述第四电机(900)的输出轴与安装轴(301)通过第二链轮组(902)同步转动,所述第四电机(900)的输出轴与所述第一绞龙(401)的轴和所述第三绞龙(703)的轴通过第一链轮组(901)同步转动;

所述安装箱(100)的两个对称的内壁上分别固定连接有第一固定筒(501)和第二固定筒(502),所述第一固定筒(501)与第二固定筒(502)上转动连接有过滤筒(503),所述过滤筒(503)的内壁上固定连接有螺旋推进叶(504),所述第二固定筒(502)的顶部与第一安装筒(400)的排料端相连通,所述第一固定筒(501)的排料端通过传输组件与内筒(701)相连通,所述安装箱(100)的侧壁上固定连接有第六电机(910),所述第六电机(910)的输出轴与过滤筒(503)通过直齿轮组(911)同步转动;

所述传输组件包括固定连接在安装箱(100)内安装管(600),所述安装管(600)为L型管,所述安装管(600)的竖管与内筒(701)进料口相连通,所述安装管(600)的横管与第一固定筒(501)的排料口相连通,所述安装管(600)的横管与竖管的端头均固定连接有第三电机(601),所述安装管(600)的横管与竖管上均转动连接有第二绞龙(602),所述第二绞龙(602)的轴与第三电机(601)的输出端固定相连;

所述水循环组件包括水泵(905),所述安装箱(100)内固定连接有挡水板(500),所述水泵(905)固定连接在挡水板(500)的底部,所述水泵(905)的输入端通过第一水管(906)与挡水板(500)的底部相连通,所述水泵(905)的输出端固定连接有第二水管(907),所述第二水管(907)的输出端固定连接有过滤散热箱(908),所述过滤散热箱(908)的输出端固定连接有与第三安装筒(800)相连的第三水管(9084),所述第三安装筒(800)远离第三水管(9084)的一端的顶部固定连接有与第一安装筒(400)底部相连通的进水管(909);

所述过滤散热箱(908)内固定连接有套筒(9081),所述第二水管(907)与套筒(9081)的进水端相连,所述套筒(9081)上螺纹连接有滤芯(9082),所述过滤散热箱(908)内固定连接有散热管(9085),所述散热管(9085)的进水端与套筒(9081)排水端相连通,所述散热管(9085)的排水端与第三水管(9084)固定相连,所述过滤散热箱(908)内固定连接有吹风机(9083),所述挡水板(500)的内壁上固定连接有分流箱(9086),所述分流箱(9086)的进气端通过气管(9087)与过滤散热箱(908)的排气端相连。

2.一种塑料废料回收方法,采用权利要求1所述的一种塑料废料回收装置,其特征在于:包括以下步骤:

步骤一:启动电加热器(702)对内筒(701)进行加热,启动水泵(905),使水循环流动;

步骤二:向安装箱(100)进行投料,利用粉碎刀(203)和研磨辊(302)对塑料废料进行粉碎;

步骤三:将塑料废料排入第一安装筒(400)内,利用第一绞龙(401)对塑料废料进行输送并利用搅拌杆(405)对塑料废料进行搅拌;

步骤四:使与灰尘分离后的塑料废料和混合有灰尘的水落入过滤筒(503)中;

步骤五:启动风机(9083)产生气流吹向过滤筒(503)内部的塑料废料;

步骤六:将塑料废料送入内筒(701)中热熔;

步骤七:将塑料废料热熔形成的新塑料送入排料管(802)中散热。
