专利号: 2022108163622
申请人: 珠海海阳潜水服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

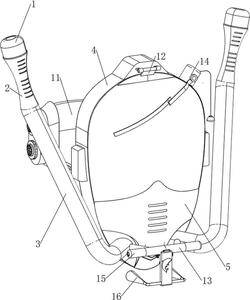

1.一种头戴式潜水呼吸面罩,其特征是,包括有塑料空心球(1)、进气管(2)、塑料空心管(3)、第一防水壳(4)、防水面罩(5)、浮球滑板(6)、滑杆(61)、第一呼吸管(7)、第一阻隔板(8)、呼吸嘴(9)、贴合罩(10)、调节机构(11)和翻转机构(12),第一防水壳(4)上设有防水面罩(5),防水面罩(5)的两侧均连接有塑料空心管(3),塑料空心管(3)上均连接有进气管(2),进气管(2)上均连接有塑料空心球(1),塑料空心球(1)内均连接有滑杆(61),滑杆(61)上均滑动式设有浮球滑板(6),塑料空心球(1)、进气管(2)和塑料空心管(3)的内侧之间连接有第一呼吸管(7),第一呼吸管(7)与同侧塑料空心管(3)之间均连接有第一阻隔板(8),防水面罩(5)上连接有贴合罩(10),贴合罩(10)上设有呼吸嘴(9),第一防水壳(4)上设有可调节松紧的调节机构(11),第一防水壳(4)上设有可遮挡水入眼的翻转机构(12);

调节机构(11)包括有第一固定块(111)、收缩带(112)、第二防水壳(113)、第一转动轮(114)、第一转轴(115)、贴耳罩(116)、第一固定板(117)、收纳板(118)、第二固定板(119)、第一固定柱(1110)和第一弹簧(1111),第一防水壳(4)的两侧均设有第一固定块(111),第一固定块(111)上均连接有收缩带(112),收缩带(112)上均连接有第二防水壳(113),第二防水壳(113)的两侧均转动式连接有第一转轴(115),第一转轴(115)上均连接有第一转动轮(114),第二防水壳(113)上均连接有贴耳罩(116),第二防水壳(113)上均连接有第一固定板(117),第一固定板(117)上均连接有第二固定板(119),第二固定板(119)之间滑动式连接有收纳板(118),两侧第二固定板(119)的两侧均滑动式连接有第一固定柱(1110),第一固定柱(1110)与收纳板(118)配合,第一固定柱(1110)与第二固定板(119)之间均连接有第一弹簧(1111);

翻转机构(12)包括有防水镜(121)、第三固定板(122)、第四固定板(123)、第二转轴(124)、第二固定柱(125)和第二固定块(126),第一防水壳(4)上设有第二固定块(126),第二固定块(126)上设有两个第二固定柱(125),第二固定柱(125)之间转动式连接有第二转轴(124),第二转轴(124)上连接有第四固定板(123),第四固定板(123)上连接有第三固定板(122),第三固定板(122)上连接有防水镜(121);

还包括有萃氧机构(13),萃氧机构(13)包括有第一螺旋孔管(131)、第二呼吸管(132)、第三防水壳(133)、过滤板(134)、阻隔管(135)、半透膜管(136)、第三固定块(137)、第三转轴(138)、第一锥齿轮(139)、第四转轴(1310)和马达(1311),第一呼吸管(7)上均连接有第二呼吸管(132),第二呼吸管(132)之间连接有第三防水壳(133),第三防水壳(133)的两侧均连接有第一螺旋孔管(131),第一螺旋孔管(131)上均设有过滤板(134),第三防水壳(133)上设有第三固定块(137),第三固定块(137)的两侧均转动式连接有阻隔管(135),第三固定块(137)的两侧均转动式连接有第三转轴(138),阻隔管(135)的内侧均连接有半透膜管(136),第三固定块(137)上设有马达(1311),马达(1311)的输出轴上连接有第四转轴(1310),第四转轴(1310)与两侧第三转轴(138)上均连接有第一锥齿轮(139),相邻两个第一锥齿轮(139)啮合;

还包括有排水机构(15),排水机构(15)包括有第二阻隔板(151)、第二螺旋孔管(152)和排水块(153),阻隔管(135)靠近第三固定块(137)的一侧的外侧均设有第二阻隔板(151),第二阻隔板(151)均穿过阻隔管(135)与第三防水壳(133)的内壁相连接,半透膜管(136)的靠近第三固定块(137)的一侧按圆周排列连接有至少两个第二螺旋孔管(152),第二螺旋孔管(152)的外端均穿过阻隔管(135),第三防水壳(133)的两侧均连接有排水块(153);

还包括有助行机构(16),助行机构(16)包括有平皮带(161)、第六转轴(162)、第二锥齿轮(163)、第七转轴(164)、第五固定板(165)、第六固定板(166)、第三锥齿轮(167)、第八转轴(168)、第四防水外壳(169)、第九转轴(1610)、第四锥齿轮(1611)、第十转轴(1612)和转动扇(1613),第三固定块(137)的前部之间连接有第五固定板(165),第五固定板(165)的左右两侧均转动式连接有第六转轴(162),第六转轴(162)与同侧第三转轴(138)之间均绕有平皮带(161),第五固定板(165)的下部左右两侧均转动式连接有第七转轴(164),第七转轴(164)的上侧与第六转轴(162)的内侧均连接有第二锥齿轮(163),同侧两个第二锥齿轮(163)啮合,第五固定板(165)的下侧连接有第六固定板(166),第六固定板(166)的下部左右两侧均连接有第四防水外壳(169),第六固定板(166)的下部左右两侧均转动式连接有第九转轴(1610),第九转轴(1610)位于第四防水外壳(169)内侧,第九转轴(1610)的内侧均连接有第八转轴(168),第八转轴(168)的内侧与第七转轴(164)的下侧均连接有第三锥齿轮(167),同侧两个第三锥齿轮(167)啮合,第四防水外壳(169)后部内侧均转动式连接有第十转轴(1612),第十转轴(1612)的前侧与第九转轴(1610)的外侧均连接有第四锥齿轮(1611),同侧两个第四锥齿轮(1611)啮合,第十转轴(1612)的后侧均连接有转动扇(1613)。

2.按照权利要求1所述的一种头戴式潜水呼吸面罩,其特征是,还包括有刮镜机构

(14),刮镜机构(14)包括有第四固定块(141)、第五固定块(142)、拉绳(143)、第二转动轮(144)、第五转轴(145)、第二弹簧(146)、推动杆(147)、第三固定柱(148)和刮镜杆(149),第一防水壳(4)的右部上侧连接有第四固定块(141),第四固定块(141)上转动式连接有第五转轴(145),第五转轴(145)上设有两个第二转动轮(144),第二转动轮(144)与第四固定块(141)之间均连接有第二弹簧(146),第五转轴(145)上绕接有拉绳(143),拉绳(143)位于第二转动轮(144)之间,拉绳(143)的尾端穿过第四固定块(141)连接有第五固定块(142),第五转轴(145)的前侧穿过第四固定块(141)连接有推动杆(147),推动杆(147)上连接有第三固定柱(148),第三固定柱(148)上连接有刮镜杆(149)。

3.按照权利要求1所述的一种头戴式潜水呼吸面罩,其特征是,第一呼吸管(7)的上部均设有通孔,浮球滑板(6)与通孔配合。
