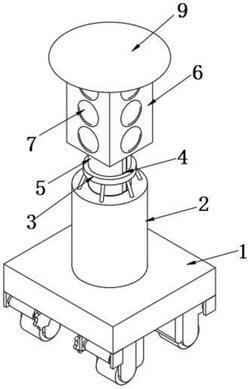

1.一种道路中心临时交通指挥信号灯设备，包括支撑底板（1），其特征在于，所述支撑底板（1）的上表面中心处固定连接有支撑柱（2），所述支撑柱（2）的上表面固定连接有定位架（3），所述定位架（3）的内部对称固定连接有限位块（4），所述支撑柱（2）的内部插接有调节杆（5），且调节杆（5）与限位块（4）呈滑动连接，所述调节杆（5）的上表面固定连接有定位灯架（6），所述定位灯架（6）的内部设置有信号灯（7），所述定位灯架（6）远离调节杆（5）的一侧固定连接有定位柱（8），所述定位柱（8）远离定位灯架（6）的一端固定连接有遮挡板（9），所述支撑底板（1）的下表面固定连接有磁石板（10），所述支撑底板（1）的下表面四角均固定连接有稳固机构（11），且稳固机构（11）与磁石板（10）相互配合，所述支撑底板（1）的内部插接有调节机构（23），且调节机构（23）与调节杆（5）相互配合；

所述稳固机构（11）包括固定架（12），所述固定架（12）的内部转动连接有传动轴（13），所述传动轴（13）的外部套接有滚轮架（14），且滚轮架（14）与固定架（12）呈转动连接，所述滚轮架（14）的一侧固定连接有耐磨垫板（15），所述耐磨垫板（15）靠近支撑底板（1）的一侧固定连接有吸石板（16），且吸石板（16）与磁石板（10）相互配合，所述滚轮架（14）的内部转动连接有行走轮（17），所述传动轴（13）的一侧固定连接有齿轮板（18）；

所述齿轮板（18）的外表面啮合连接有从动轮（19），所述从动轮（19）的内部插接有定位蜗杆（20），且定位蜗杆（20）的两端均与支撑底板（1）的内壁呈转动连接，所述定位蜗杆（20）的外表面啮合连接有定位涡轮（21），所述定位涡轮（21）的下表面固定连接有联动轴，所述支撑底板（1）的下表面固定连接有驱动电机（22），且驱动电机（22）与联动轴传动连接；

所述调节机构（23）包括调节螺杆（24），所述调节螺杆（24）的下端传动连接有调节电机（25），且调节电机（25）的一侧与支撑底板（1）的内部顶面呈固定连接，所述调节螺杆（24）的上端外部套接有限位齿板（26），所述限位齿板（26）的外表面对称啮合连接有完整齿轮（27），两个所述完整齿轮（27）的内部均插接有定位螺杆（28），所述定位螺杆（28）的外部套接有调节套（29），所述定位螺杆（28）的上端转动连接有支撑板（30），所述调节套（29）靠近限位齿板（26）的一侧固定连接有配重块（31），且配重块（31）与支撑柱（2）呈滑动连接。

2.根据权利要求1所述的一种道路中心临时交通指挥信号灯设备，其特征在于，所述支撑板（30）位于支撑柱（2）的内部，且支撑板（30）与支撑柱（2）的内壁呈固定连接，所述调节螺杆（24）的上端位于调节杆（5）的内部，所述调节杆（5）的内部开设有与调节螺杆（24）相互匹配的螺纹。

3.根据权利要求1所述的一种道路中心临时交通指挥信号灯设备，其特征在于，所述配重块（31）的内部开设有与调节螺杆（24）相互匹配的通孔，且配重块（31）与调节螺杆（24）呈活动连接，两个所述定位螺杆（28）的下端均与支撑底板（1）的上表面呈转动连接，所述调节套（29）的内部开设有与定位螺杆（28）相互匹配的螺纹槽。

4.根据权利要求1所述的一种道路中心临时交通指挥信号灯设备，其特征在于，所述支撑底板（1）的下表面四角均开设有与齿轮板（18）相互匹配的通孔槽，所述耐磨垫板（15）的内部开设有与行走轮（17）相互匹配的弧槽，所述定位蜗杆（20）以支撑底板（1）的中心线呈对称设置。

5.根据权利要求1‑4任一条所述的一种道路中心临时交通指挥信号灯设备，其特征在于，该路中心临时交通指挥信号灯设备的使用方法包括以下步骤：

步骤一：在使用设备时，将设备移动到指定位置处，接着控制支撑底板（1）下方的驱动电机（22）进行工作，同时控制支撑底板（1）内部的调节电机（25）进行工作；

步骤二：在驱动电机（22）进行工作时，驱动电机（22）通过联动轴带动定位涡轮（21）进行转动，通过齿轮之间的传动，使定位涡轮（21）通过定位蜗杆（20）带动从动轮（19）在支撑底板（1）的内部进行圆周转动，从动轮（19）随即带动齿轮板（18）进行转动，使齿轮板（18）通过传动轴（13）带动滚轮架（14）在固定架（12）的内部进行转动，进而逐渐使行走轮（17）与地面分离；

随着滚轮架（14）的转动角度变大，使耐磨垫板（15）与地面发生接触，在此过程中使吸石板（16）与磁石板（10）分离，当耐磨垫板（15）的一侧与地面完全接触时，控制驱动电机（22）停止工作，故而达到增大设备与地面整体接触面积的效果，有助于增大设备与地面之间的作用力，提高设备的稳定性；

步骤三：在调节电机（25）进行工作时，使调节电机（25）带动限位齿板（26）在调节杆（5）的内部进行转动，通过限位齿板（26）与调节杆（5）内部螺纹的相互配合，使调节杆（5）向支撑柱（2）的外部进行运动，而由于定位架（3）上的限位块（4）限位，故而使调节杆（5）在限位块（4）的外部进行向上运动，故而达到调节定位灯架（6）高度的效果，有助于提高设备的显目程度；

而在限位齿板（26）转动时，通过齿轮之间的传动，限位齿板（26）带动两侧的完整齿轮（27）进行转动，完整齿轮（27）带动定位螺杆（28）在支撑板（30）上同步进行转动，而定位螺杆（28）带动外部的调节套（29）运动，使调节套（29）带动配重块（31）在支撑柱（2）的内部竖直向下运动，进而有助于降低设备重心的高度，提高设备的稳定性，故而达到防止设备易晃动倾斜的效果。
