1.碳纤维复材树脂基活性炭的制备方法,其特征在于,包括以下步骤:(1)树脂解聚:采用硝酸氧化法解聚碳纤维复材树脂,得到解聚产物;
(2)树脂活化:将所述解聚产物加入磷酸溶液中搅拌浸渍,干燥后在惰性气氛下活化,得到所述碳纤维复材树脂基活性炭;
所述磷酸溶液的浓度为30~60wt.%;
所述解聚产物和磷酸溶液的质量/体积比为1g:2~25mL;
所述搅拌浸渍的时间为6~12h;

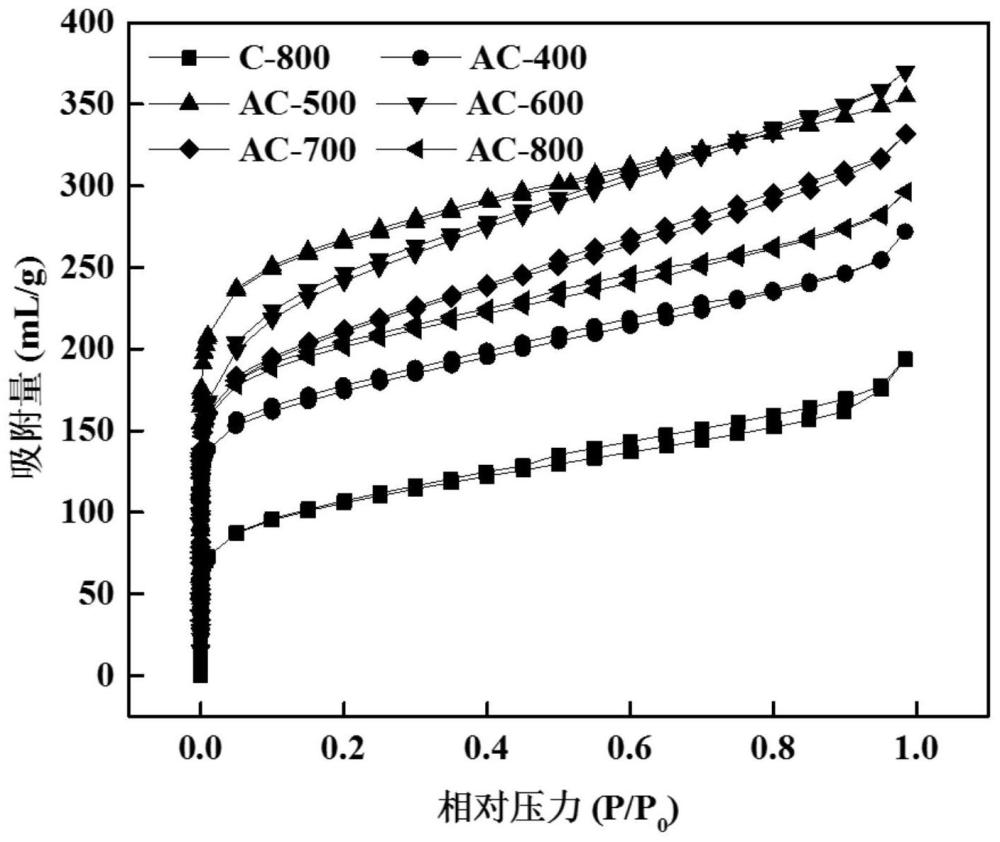

所述活化的温度为400~800℃,升温速率为2~5℃/min,时间为0.5~2h,所述惰性气氛为2~5m/s的氮气氛围。
2.根据权利要求1所述的碳纤维复材树脂基活性炭的制备方法,其特征在于,所述树脂解聚具体包括:将碳纤维复材树脂与硝酸水溶液混合,加热回流反应后蒸馏至无液体残留,得到所述解聚产物。
3.根据权利要求2所述的碳纤维复材树脂基活性炭的制备方法,其特征在于,所述碳纤维复材树脂与硝酸水溶液的质量比为1:5~10;所述硝酸水溶液的浓度为50wt.%;所述加热回流反应的温度为100℃。
4.根据权利要求1所述的碳纤维复材树脂基活性炭的制备方法,其特征在于,在树脂活化前,还包括对解聚产物洗涤、干燥、研磨成粉的步骤,具体包括:用水清洗至pH为6~8,在
50~80℃下干燥2~6h,研磨成粉末。
5.一种权利要求1~4任一项所述的制备方法制备的碳纤维复材树脂基活性炭。
6.一种权利要求5所述的碳纤维复材树脂基活性炭在吸附材料制备中的应用。
