专利号: 2022108385100
申请人: 中制达消防安全工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

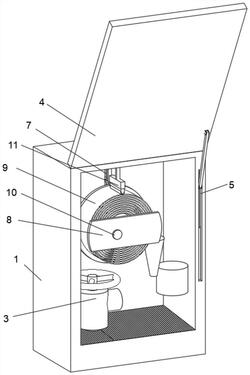

1.一种用于建筑楼宇的智能消防灭火系统,包括消防柜(1),其特征在于:所述消防柜(1)下端内部设有漏水报警组件(2),所述消防柜(1)下端左侧安装固定有阀门(3),所述消防柜(1)前侧铰接有柜门(4),所述消防柜(1)右侧前部设有启闭组件(5),所述消防柜(1)后侧内壁安装固定有电机(6),所述电机(6)上侧设有传动组件(7),所述电机(6)前侧设有收卷辊(8),所述收卷辊(8)外壁卷绕有水管(9),所述收卷辊(8)前侧设有限位组件(10),所述收卷辊(8)上侧设有挤压组件(11);

其中所述挤压组件(11)在电机(6)带动所述收卷辊(8)转动收放水管(9)时同步执行上升或者下降动作以自动适配对水管(9)的弹性挤压,在所述消防柜(1)柜体上对应柜门(4)覆盖区域的两个竖直边框上开设有两个竖直滑槽,在两个竖直滑槽中滑动支撑有一防火材质的安全调节板,该安全调节板上开设有一条形挤水缝,该挤水缝缝体贯穿安全调节板的其中一个边框,安全调节板的覆盖面积与消防柜(1)内的阀门(3)上方的易燃区域相匹配;

所述传动组件(7)包括螺纹杆(701),所述螺纹杆(701)上端与消防柜(1)上侧内壁转动连接,所述螺纹杆(701)下端连接固定有从动轮(702),所述螺纹杆(701)外壁螺纹连接有弯折杆(703),所述弯折杆(703)后端连接固定有限位块(704),所述限位块(704)外壁与限位槽(102)内壁滑动配合,所述电机(6)输出端外壁套接固定有主动轮(601),所述主动轮(601)与从动轮(702)啮合传动,所述电机(6)输出端与收卷辊(8)后端连接固定;所述挤压组件(11)包括固定座(1101),所述固定座(1101)顶面与弯折杆(703)前端底面连接固定,所述固定座(1101)下端内壁滑动配合有移动板(1102),所述移动板(1102)顶面呈对称结构连接固定有两个拉簧(1103),所述拉簧(1103)上端与固定座(1101)下端内壁连接固定,所述移动板(1102)下端转动连接有压轮(1104),所述压轮(1104)外壁与水管(9)外壁紧密接触,所述收卷辊(8)中部外壁开设有固定槽(801),所述固定槽(801)内壁与水管(9)其中一端的管接头活动接触,所述收卷辊(8)前壁开设有插槽,所述限位组件(10)包括限位销(1001),所述限位销(1001)后端侧壁开设有斜面,所述限位销(1001)外壁与插槽内壁滑动配合,所述限位销(1001)前端外壁套接固定有弹簧B(1002)。

2.根据权利要求1所述的用于建筑楼宇的智能消防灭火系统,其特征在于:所述消防柜(1)右侧前壁开设有滑槽(101),所述消防柜(1)后侧内壁开设有限位槽(102),所述消防柜(1)下端呈锥形结构开设有集水槽(103),所述集水槽(103)上侧呈倾斜结构铰接有滤网(104),所述集水槽(103)下侧内壁安装固定有压力传感器。

3.根据权利要求1所述的用于建筑楼宇的智能消防灭火系统,其特征在于:所述漏水报警组件(2)包括T型活塞(201),所述T型活塞(201)中部顶面呈贯穿结构设置,所述T型活塞(201)上端外壁与集水槽(103)下侧内壁滑动配合,所述T型活塞(201)下端外壁穿过集水槽(103)内壁延伸至下部,所述T型活塞(201)下端外壁套设有弹簧A(202),所述T型活塞(201)顶面内壁螺纹连接有密封塞。

4.根据权利要求1所述的用于建筑楼宇的智能消防灭火系统,其特征在于:所述启闭组件(5)包括电推杆(501),所述电推杆(501)下端与滑槽(101)下侧内壁连接固定有,所述电推杆(501)上端连接固定有移动块(502),所述移动块(502)外壁与滑槽(101)内壁滑动配合。

5.根据权利要求1所述的用于建筑楼宇的智能消防灭火系统,其特征在于:所述柜门(4)上端通过铰链与消防柜(1)上侧铰接,所述柜门(4)右端后壁铰接有撑杆(401),所述撑杆(401)下端与移动块(502)前端铰接。
