专利号: 2022108428036
申请人: 欧德克阀业股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-07-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

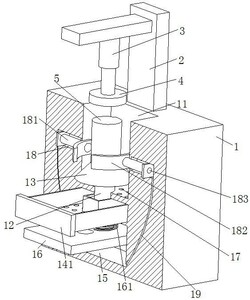

1.一种阀体加工用端面抛光机,包括机体(1),其特征在于:所述机体(1)的顶部开设有凹槽(11),所述凹槽(11)底面的中部活动套接有支撑杆(12),所述支撑杆(12)的顶端固定连接有锥形放置台(13),所述机体(1)的内部且位于凹槽(11)的下侧开设有活动腔(14),所述活动腔(14)的内部滑动放置有抽盒(141),所述抽盒(141)的底面设置有过滤孔(142),所述机体(1)的内部且位于活动腔(14)的下侧开设有滑腔(15),所述滑腔(15)的内部滑动连接有滑板(16),所述滑板(16)顶面的中部固定连接有弹簧(161),所述滑板(16)的内部设有水流增压装置(162),所述机体(1)的内部且位于凹槽(11)的底面和活动腔(14)的底面均开设有导水孔(17),所述机体(1)的内部且位于凹槽(11)侧面的中部开设有输水腔(18);

所述输水腔(18)的内部滑动连接有活塞杆(181),所述活塞杆(181)的顶端固定连接有固定块(182),所述活塞杆(181)的内部开设有出水孔(183),所述固定块(182)的形状为弧形块;

所述固定块(182)的内部开设有锥形腔(184),所述锥形腔(184)的内部活动连接有挡塞(185),所述固定块(182)的内部且位于锥形腔(184)的上侧开设有排水槽(186),所述固定块(182)的内部且位于排水槽(186)的上侧开设有喷水孔(187),所述机体(1)的内部且位于滑腔(15)和输水腔(18)之间开设有导水槽(19);

所述出水孔(183)与锥形腔(184)接通,所述挡塞(185)的凸出部分侧面为斜面,且挡塞(185)凸出部分侧面的倾斜度等于锥形腔(184)内侧面的倾斜度,所述挡塞(185)贴合于锥形腔(184)内侧面时挡塞(185)的凸出部分位于排水槽(186)的左侧,所述排水槽(186)将锥形腔(184)和喷水孔(187)连通。

2.根据权利要求1所述的一种阀体加工用端面抛光机,其特征在于:所述支撑杆(12)穿过凹槽(11)和活动腔(14)的底面并伸入滑腔(15)的内部,且支撑杆(12)的底部固定连接于滑板(16)的顶面并套接于弹簧(161)的内侧,所述弹簧(161)的顶部固定连接于滑腔(15)的顶面。

3.根据权利要求1所述的一种阀体加工用端面抛光机,其特征在于:所述抽盒(141)的中部开设有供支撑杆(12)穿过的槽,所述抽盒(141)位于活动腔(14)内部时过滤孔(142)的位置与活动腔(14)底部的导水孔(17)对应,所述导水孔(17)将凹槽(11)、活动腔(14)和滑腔(15)连通。

4.根据权利要求1所述的一种阀体加工用端面抛光机,其特征在于:所述滑腔(15)的内部且位于滑板(16)的下侧装满水,所述水流增压装置(162)处开设有通孔用于连通滑板(16)的上侧和下侧。
