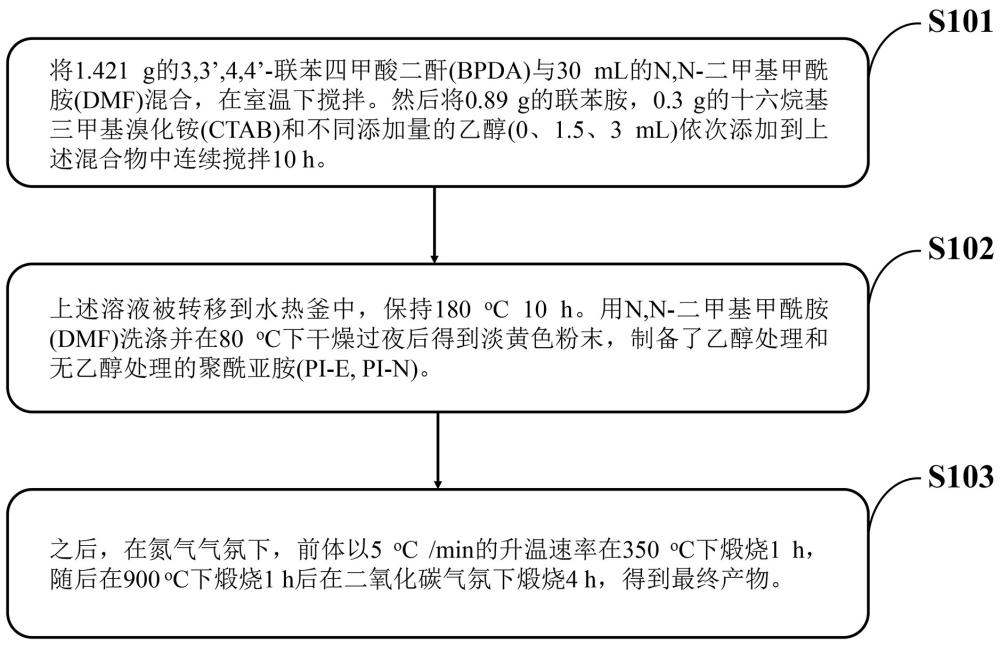

1.一种聚酰亚胺碳微球(PCMs)的制备方法，其特征在于，所述聚酰亚胺碳微球(PCMs)制备方法包括：前驱体的制备：将1.421g的3,3’,4,4’‑联苯四甲酸二酐(BPDA)与30mL的N,N‑二甲基甲酰胺(DMF)混合，在室温下搅拌；然后将0.89g的联苯胺，0.3g的十六烷基三甲基溴化铵(CTAB)和1.5或3mL的乙醇依次添加到上述混合物中连续搅拌10h；上述溶液被转移到水热釜中，保持180℃ 10h；用N,N‑二甲基甲酰胺(DMF)洗涤并在80℃下干燥过夜后得到淡黄色粉末，制备了乙醇处理的聚酰亚胺；将前驱体转移至管式炉中在氮气气氛下，以5℃/min的升温速率在350℃下煅烧1h，随后在900℃下煅烧1h后在二氧化碳气氛下煅烧4h，得到最终产物。

2.一种由权利要求1所述聚酰亚胺碳微球(PCMs)的制备方法制备的聚酰亚胺碳微球(PCMs)，其特征在于，碳微球具有针状结构。

3.一种电极，其特征在于，所述电极由权利要求1所述聚酰亚胺碳微球(PCMs)30mg，乙炔黑，聚偏氟乙烯(PVDF)，以8：1：1的质量比分散在N‑甲基吡咯烷酮(NMP)中形成匀浆，将浆料均匀地涂抹在5cm×6cm石墨纸上，120℃过夜烘干制备而成。

4.一种由权利要求3所述电极材料组装的电容去离子装置，其特征在于在添加1.5mL乙‑1 ‑1 ‑1

醇时，在1.4V，10mL min ，800mg L 的操作条件下，获得了34.55mg g 的脱盐容量。

5.一种工业化海水淡化生产淡水系统，其特征在于由权利要求4所述的电容去离子装置安装而成。
