专利号: 2022108756219
申请人: 浙江工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

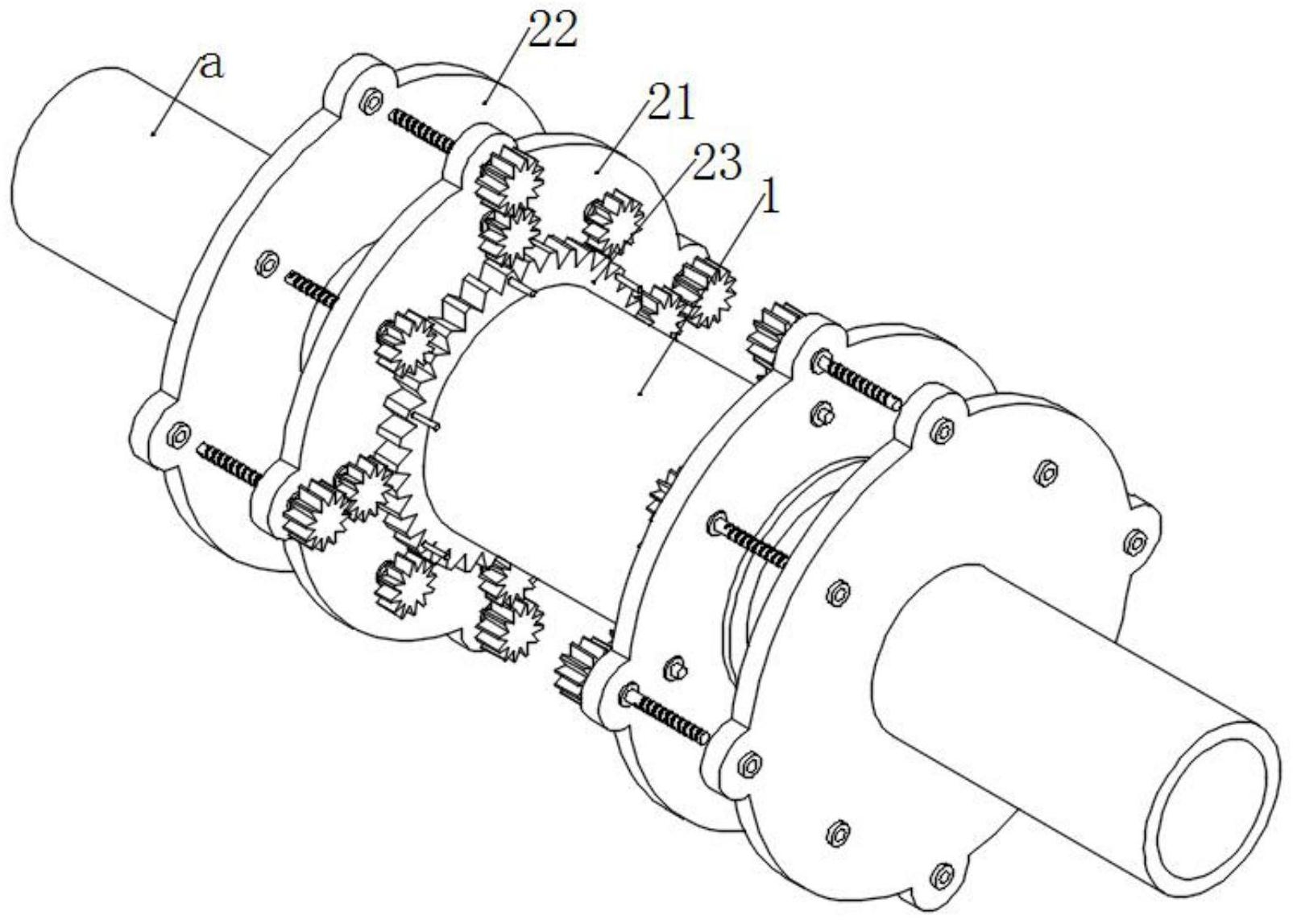

1.一种具有防渗漏结构的给排水管道连接装置,包括给排水管(a),其特征在于:还包括连接套(1)、固定机构、第一密封件、第二密封件和缓冲机构(5);所述连接套(1)的左右两侧对称开设有环形的插槽(11),所述插槽(11)的内壁和外壁分别固接有第一定位环(12)和第二定位环(13),第一定位环(12)和第二定位环(13)相对的一侧分别内嵌式固接有第一橡胶环(14)和第二橡胶环(15),左右两侧的插槽(11)中分别插接有一根给排水管(a),各给排水管(a)位于对应的第一定位环(12)和第二定位环(13)之间,所述固定机构左右对称设置,左右两侧的固定机构分别将左右两侧的给排水管(a)与连接套(1)固定连接;所述第一密封件用于加强第一定位环(12)和给排水管(a)内壁的密封连接;所述第二密封件用于实现给排水管(a)头部的密封;所述缓冲机构(5)左右对称设置在连接套(1)中,缓冲机构(5)用于缓冲水流的冲击。2.根据权利要求1所述的一种具有防渗漏结构的给排水管道连接装置,其特征在于:所述固定机构包括第一固定环(21)、第二固定环(22)和齿环(23);所述第一固定环(21)固接在连接套(1)的外壁并左右对称设置,所述第二固定环(22)固定在给排水管(a)的外壁,所述齿环(23)套设转动连接在连接套(1)上并位于第一固定环(21)的内侧,齿环(23)的内圈固接有环形的滑块(24),连接套(1)的外壁开设有与滑块(24)对应的滑槽(25),齿环(23)远离第一固定环(21)的一侧圆周均匀固接有摇杆(26),所述第一固定环(21)上圆周均匀转动连接有第一轴杆(27),所述第一轴杆(27)靠近连接套(1)中心的一端固接有第一驱动齿轮(28),所述第一驱动齿轮(28)与齿环(23)啮合,第一轴杆(27)上还开设有第一螺纹槽(29),所述第二固定环(22)上固接有与轴杆对应的第一螺纹套(210)。3.根据权利要求2所述的一种具有防渗漏结构的给排水管道连接装置,其特征在于:所述第一固定环(21)的内侧转动连接有传动齿轮(211),所述传动齿轮(211)与第一驱动齿轮(28)相间布置,且传动齿轮(211)与齿环(23)啮合,第一固定环(21)上还转动连接有与传动齿轮(211)对应的第二轴杆(212),所述第二轴杆(212)靠近连接套(1)中心的一端固接有第二驱动齿轮(213),所述第二驱动齿轮(213)与对应的传动齿轮(211)啮合,第二轴杆(212)上还开设有第二螺纹槽(214),所述第二固定环(22)上固接有与第二轴杆(212)对应的第二螺纹套(215),第二螺纹槽(214)的旋向与第一螺纹槽(29)的旋向相反。4.根据权利要求1所述的一种具有防渗漏结构的给排水管道连接装置,其特征在于:所述第一密封件为气囊(31),所述给排水管(a)的内壁开设有环形的密封槽(32),所述密封槽(32)的截面为半圆形,所述气囊(31)固接在第一定位环(12)的外壁,气囊(31)与密封槽(32)适配。5.根据权利要求4所述的一种具有防渗漏结构的给排水管道连接装置,其特征在于:所述插槽(11)内侧的连接套(1)中开设有第一腔体(33),所述第一定位环(12)上开设有第二腔体(34),所述气囊(31)固定在第二腔体(34)中,第二腔体(34)与第一腔体(33)通过第一通孔(35)连通,连接套(1)的外侧对应第一腔体(33)的位置固接有压力仓(36),所述压力仓(36)内滑动连接有压力板(37),所述压力仓(36)远离连接套(1)的侧板上圆周均匀开设有第二通孔(38) ,压力仓(36)内固接有限位板(39) ,所述限位板(39)上开设有第三通孔(310),第一腔体(33)和第二腔体(34)中盛装有膨胀体(311)。6.根据权利要求5所述的一种具有防渗漏结构的给排水管道连接装置,其特征在于:所

述膨胀体(311)为非牛顿流体。7.根据权利要求1所述的一种具有防渗漏结构的给排水管道连接装置,其特征在于:所述第二密封件为压座(41),所述插槽(11)通过圆周均匀设置的滑动腔(42)导通,所述压座(41)密封滑动连接在插槽(11)中,压座(41)靠近连接套(1)中心的一侧通过支杆(43)固接有活塞板(44),所述活塞板(44)密封滑动连接在滑动腔(42)中,压座(41)远离活塞板(44)的一侧设有第一斜面,所述第一斜面上固接有密封垫(45),所述给排水管(a)伸入到插槽(11)内的一端开设有与第一斜面适配的第二斜面,滑动腔(42)通过第四通孔(46)与连接套(1)的内腔导通。8.根据权利要求1所述的一种具有防渗漏结构的给排水管道连接装置,其特征在于:所述缓冲机构(5)包括座板(51)、缓冲板(52)、升降板(53)和翻转板(54);所述座板(51)通过圆周均匀设置的连接杆(55)固接在连接套(1)的中心,所述缓冲板(52)左右对称设置在座板(51)的两侧,所述升降板(53)滑动连接在连接杆(55)上,升降板(53)上方的连接杆(55)上套设有弹簧(56),所述翻转板(54)铰接在升降板(53)和缓冲板(52)之间。
