专利号: 2022108810069
申请人: 哈尔滨商业大学
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种含带料槽的中药成分粉碎后粗细粉分离装置,其特征在于:包括外壳体(1);

送风装置(2),所述送风装置(2)设置在外壳体(1)的左侧内部;

驱动件(5),所述驱动件(5)固定连接在外壳体(1)的左侧内部;

再研磨组件,所述再研磨组件设置在外壳体(1)的内部左侧;

筛分组件,所述筛分组件设置在外壳体(1)的内部右侧;

回料组件,所述回料组件设置在筛分组件的内部;

所述再研磨组件还包括有:

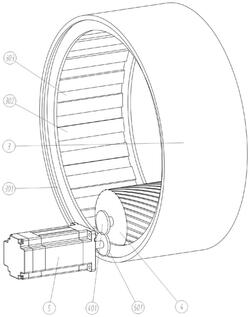

研磨滚筒(3),研磨滚筒(3)为筒状结构,研磨滚筒(3)转动连接在外壳体(1)内部左侧;

研磨辊轴(4),研磨辊轴(4)为辊状结构,研磨辊轴(4)转动连接在外壳体(1)内部左下方,且研磨辊轴(4)位于研磨滚筒(3)的内部,研磨辊轴(4)的外圆面底部与研磨辊轴(4)内壁底部相接触;

所述研磨滚筒(3)还包括有:

研磨面(302),研磨面(302)设置在研磨滚筒(3)的内圆面上,研磨辊轴(4)与研磨面(302)接触;

带料槽(303),带料槽(303)均匀排布开设在研磨面(302)上;

所述筛分组件还包括有:

多级筛分部件(6),多级筛分部件(6)为桶状结构,多级筛分部件(6)转动连接在外壳体(1);

所述回料组件还包括有:

推料板(605),推料板(605)为螺旋状结构,推料板(605)固定连接在多级筛分部件(6)的内壁;

所述研磨滚筒(3)还包括有:

滚筒从动齿圈(301),滚筒从动齿圈(301)同轴固定连接在研磨滚筒(3)的左端面,滚筒从动齿圈(301)为内齿轮机构;

驱动件(5)还包括有:

驱动齿轮(501),驱动齿轮(501)同轴固定连接在驱动件(5)的转轴上,驱动齿轮(501)与滚筒从动齿圈(301)啮合共同构成内齿轮传动机构;

所述研磨辊轴(4)还包括有:

研磨从动齿轮(401),研磨从动齿轮(401)同轴固定连接在研磨辊轴(4)的左端面,研磨从动齿轮(401)与驱动齿轮(501)啮合共同构成齿轮传动机构。

2.根据权利要求1所述的一种含带料槽的中药成分粉碎后粗细粉分离装置,其特征在于:所述研磨辊轴(4)还包括有:研磨槽(403),研磨槽(403)共设置有多组,多组研磨槽(403)圆周阵列开设在研磨辊轴(4)的外圆面上,研磨槽(403)倾斜设置。

3.根据权利要求1所述的一种含带料槽的中药成分粉碎后粗细粉分离装置,其特征在于:所述外壳体(1)还包括有:进料组件(101),进料组件(101)固定安装在外壳体(1)的左侧上部,进料组件(101)的底部插入研磨滚筒(3)内部。

4.根据权利要求1所述的一种含带料槽的中药成分粉碎后粗细粉分离装置,其特征在于:所述多级筛分部件(6)的外侧从左往右依次固定连接有:一级筛分网(602)、二级筛分网(603)和三级筛分网(604),且一级筛分网(602)的网孔大于二级筛分网(603)的网孔,二级筛分网(603)的网孔大于三级筛分网(604)的网孔;

外壳体(1)的内部固定连接有收集件(7),收集件(7)共设置有三组,三组收集件(7)分别位于一级筛分网(602)、二级筛分网(603)和三级筛分网(604)的外侧。

5.根据权利要求4所述的一种含带料槽的中药成分粉碎后粗细粉分离装置,其特征在于:所述多级筛分部件(6)还包括有:筛分从动齿轮(601),筛分从动齿轮(601)同轴固定连接在多级筛分部件(6)的左侧外圈;

研磨辊轴(4)还包括有:

筛分主动齿轮(402), 筛分主动齿轮(402)同轴固定连接在研磨辊轴(4)的右端面,筛分主动齿轮(402)与筛分从动齿轮(601)啮合共同构成齿轮传动机构。
