专利号: 2022108959707
申请人: 山东美仁健康科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

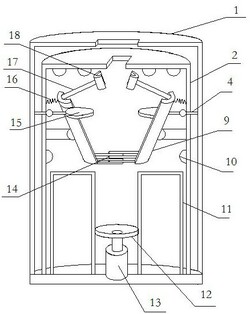

1.一种医用超声探头清洁存放装置,其特征在于:包括竖向的圆柱形的内筒体,所述内筒体外套有圆柱形且可相对于内筒体旋转的外筒体,内筒体顶部中心开有长方形的探头内入口,所述探头内入口下方的内筒体内部设置有探头夹紧机构,所述探头夹紧机构包括左右两侧对称设置的摆动板,所述摆动板与内筒体侧壁之间连接有支撑架,摆动板中部转动连接在支撑架上,摆动板顶部与内筒体侧壁之间连接有弹簧Ⅰ, 摆动板顶部连接有向内筒体内中心延伸的连杆,所述连杆端部设置有半圆形的夹板,摆动板底部设置有向内筒体内中心延伸的托架,内筒体左右两侧的侧壁上部均开有横向的滑槽,所述外筒体侧壁上连接有穿过滑槽并延伸入内筒体内的拨动杆,所述拨动杆末端连接有位于弹簧Ⅰ和支撑架之间的拨动凸轮;内筒体侧壁下部均匀开有若干竖向延伸的长条形的内出杆口,内筒体内设置有若干径向延伸且与内出杆口一一相对的长方形框架结构的挂布杆,所述挂布杆底部滑动连接在内筒体底部上,内筒体内底部中心竖直设置有旋转电机,所述旋转电机的驱动轴连接有可在旋转时将挂布杆从内出杆口顶出的偏心轮,内筒体内壁上设置有紫外线消毒灯;

所述外筒体顶部中心设置有长方形的探头外入口,外筒体侧壁上均匀开有若干竖向延伸的长条形的外出杆口;当外筒体旋转至行程初端时,外出杆口与内出杆口相互交错,探头外入口与探头内入口相互交错,拨动杆带动拨动凸轮旋转,拨动凸轮将摆动板上部顶起,两个摆动板顶部的夹板相互靠近,两个摆动板底部的托架相互远离;当外筒体旋转至行程末端时,外出杆口与内出杆口重叠,探头外入口与探头内入口重叠,拨动杆带动拨动凸轮旋转,拨动凸轮远离摆动板,在弹簧Ⅰ的拉力下,两个摆动板顶部相互远离,两个摆动板底部的托架相互靠近。

2.根据权利要求1所述医用超声探头清洁存放装置,其特征在于:所述内筒体底部中心设置有防护套筒,所述旋转电机设置在防护套筒内,内筒体底部设置有若干以防护套筒为中心径向延伸的滑槽,所述挂布杆底部设置有可沿滑槽滑动的滑轮,挂布杆底部与防护套筒之间连接有沿滑槽延伸的弹簧Ⅱ。

3.根据权利要求1所述医用超声探头清洁存放装置,其特征在于:所述托架由若干相互平行且间隔的支撑杆组成,两个托架靠近时,两个托架的支撑杆相互交叉。

4.根据权利要求1所述医用超声探头清洁存放装置,其特征在于:所述挂布杆包括两个圆柱形的竖杆,两个竖杆之间顶部连接有横顶杆,两个竖杆之间底部连接有横底杆,所述横底杆底部设置有滑轮,偏心轮的圆弧面开有可与挂布杆的竖杆扣合的圆弧形的缺口。

5. 根据权利要求1所述医用超声探头清洁存放装置,其特征在于: 所述内筒体底部设置有圆形的底板,所述底板延伸出有位于内筒体外侧的圆环形的凸台,所述外筒体底部扣在凸台上。

6.根据权利要求1所述医用超声探头清洁存放装置,其特征在于:所述探头内入口和探头外入口边缘均设置有橡胶薄片。
