专利号: 2022109017515
申请人: 喀什疆果果农业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

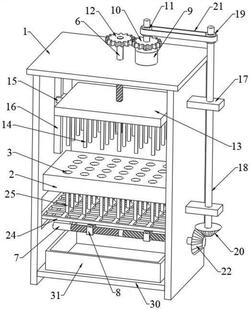

1.红枣去核机,包括加工支架,其特征在于:所述加工支架的左右内壁之间固定连接有处理座,所述处理座的上壁开设有多个放置槽,所述处理座的下壁开设多个与放置槽对应连通的退核槽,所述放置槽内壁滑动贴合连接有滑动推板,所述滑动推板中部开设有出核孔,所述加工支架顶壁转动连接有转轴,所述加工支架上设有用于带动转轴转动的驱动机构,所述转轴上设置有去核机构,所述加工支架左右壁之间转动连接有第一转杆,所述加工支架的右壁设置有带动第一转杆转动的联动机构,所述第一转杆的外壁设有两段旋向相反的螺纹且对称螺接有连接件,所述连接件上设有带动滑动推板移动的顶出机构;

所述顶出机构包括有铰接于连接件的连杆,所述连杆远离连接件的一端铰接有支撑框架,所述支撑框架上安装有多个顶杆,所述顶杆上端固定连接有顶块;

所述顶块远离顶杆的一端固定连接有堵块,所述堵块与出核孔直径相同,所述堵块与滑动推板之间固定连接有拉绳。

2.根据权利要求1所述的红枣去核机,其特征在于:所述驱动机构包括有固定连接于加工支架顶部的电机,所述电机的输出端固定连接有主动齿轮和第一带轮,所述转轴的上端固定连接有与主动齿轮啮合适配的从动齿轮。

3.根据权利要求1所述的红枣去核机,其特征在于:所述去核机构包括有螺接于转轴的安装板,所述安装板的下端固定安装有多个去核杆,所述安装板左右两端均固定连接有滑块,所述加工支架左右内壁固定连接有与滑块对应配合的滑轨。

4.根据权利要求2所述的红枣去核机,其特征在于:所述联动机构包括有固定连接于加工支架右壁的支杆,所述支杆上转动连接有第二转杆,所述第二转杆的上下两端分别固定连接有第二带轮和第一锥齿轮,所述第二带轮与第一带轮之间传动连接有皮带,所述第一转杆的右端固定安装有与第一锥齿轮啮合适配的第二锥齿轮。
