专利号: 2022109127303
申请人: 徐州佳悦阳电力科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

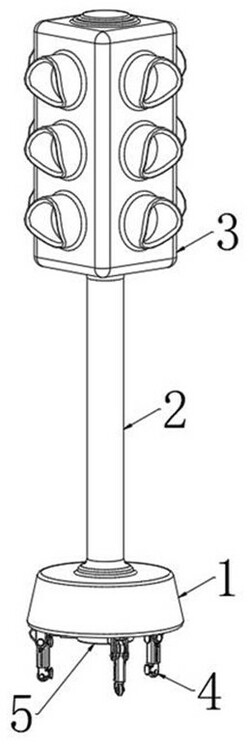

1.一种道路路口临时交通信号灯,包括固定连接的底座(1)和立杆(2),其特征在于:所述立杆(2)的顶端固定安装有信号灯主体(3),所述底座(1)的底部固定安装有调节组件(5),所述底座(1)的底部设有呈圆周阵列分布的多个支撑组件(4),多个支撑组件(4)均与调节组件(5)铰接在一起,所述支撑组件(4)在竖直状态下可推动底座(1)进行移动,所述调节组件(5)带动多个支撑组件(4)进行90度转动时可使支撑组件(4)自动伸长。

2.根据权利要求1所述的一种道路路口临时交通信号灯,其特征在于:所述调节组件(5)包括机罩(51),所述机罩(51)的外侧固定安装有与多个支撑组件(4)相适配的矩形筒(52),多个矩形筒(52)均与机罩(51)相连通,且多个矩形筒(52)内均滑动安装有调节臂(53),所述调节臂(53)上开设有圆孔(58),所述机罩(51)内转动安装有转动盘(54),所述转动盘(54)上开设有与多个矩形筒(52)相适配的中空部(56),所述中空部(56)内转动安装有连杆(57),所述连杆(57)远离转动盘(54)的一端与相应的调节臂(53)铰接在一起,所述机罩(51)内设有与底座(1)底部固定连接的电机(55),所述电机(55)的输出端与转动盘(54)固定连接在一起。

3.根据权利要求2所述的一种道路路口临时交通信号灯,其特征在于:所述支撑组件(4)包括与底座(1)底部固定连接的铰接座(41),所述铰接座(41)内转动安装有立柱一(42),所述立柱一(42)的顶端固定安装有摆臂(43),所述摆臂(43)内固定安装有圆杆(44),所述圆杆(44)贯穿相应的调节臂(53)并与相应调节臂(53)的内壁活动连接,所述立柱一(42)的底部开设有容纳槽(421),所述容纳槽(421)内滑动安装有立柱二(45),所述立柱二(45)的底端延伸至容纳槽(421)外并转动安装有万向轮(46)。

4.根据权利要求3所述的一种道路路口临时交通信号灯,其特征在于:所述立柱一(42)与立柱二(45)靠近调节组件(5)的一侧均固定安装有防滑座(47),两个防滑座(47)靠近调节组件(5)的一侧处于同一平面。

5.根据权利要求3所述的一种道路路口临时交通信号灯,其特征在于:所述立柱二(45)的顶部开设有圆槽(451),所述圆槽(451)的底部内壁上固定安装有弹簧(48),所述弹簧(48)的顶端与容纳槽(421)的顶部内壁固定连接。

6.根据权利要求5所述的一种道路路口临时交通信号灯,其特征在于:位于所述立柱二(45)上的防滑座(47)两端均内嵌式地安装有滚柱。

7.根据权利要求3所述的一种道路路口临时交通信号灯,其特征在于:所述立柱一(42)的两侧均开设有与容纳槽(421)相连通的限位孔(422),所述限位孔(422)的一侧内壁上开设有卡孔(423),所述立柱二(45)的两侧均开设有滑道(452),两个滑道(452)内均滑动安装有限位轴(453),两个限位轴(453)分别贯穿相应的限位孔(422)并与相应限位孔(422)的内壁滑动连接。

8.根据权利要求7所述的一种道路路口临时交通信号灯,其特征在于:所述立柱一(42)的两侧均开设有滑槽(424),所述立柱一(42)的两侧均转动安装有转动臂(425),所述转动臂(425)靠近立柱一(42)的一侧转动安装有限位销(426),所述限位轴(453)远离立柱二(45)的一端开设有卡槽(454)。

9.根据权利要求8所述的一种道路路口临时交通信号灯,其特征在于:位于所述卡孔(423)内的限位轴(453)中的卡槽(454)与滑槽(424)处于同一轴心上并且直径相等,所述转动臂(425)在转动的过程中将使限位销(426)在滑槽(424)内滚动并与卡孔(423)的轴心重合。
