专利号: 2022109130753
申请人: 吕洪广
专利类型:发明专利
专利状态:授权未缴费
专利领域: 对金属材料的镀覆;用金属材料对材料的镀覆;表面化学处理;金属材料的扩散处理;真空蒸发法、溅射法、离子注入法或化学气相沉积法的一般镀覆;金属材料腐蚀或积垢的一般抑制〔2〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

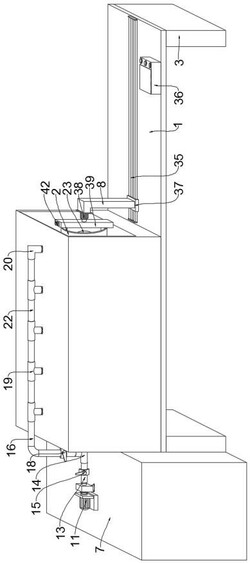

1.一种冷轧无缝不锈钢管吹洗预脱脂装置,包括机体(1)和不锈钢管(2),所述机体(1)位于左右两侧的下端均设有支座(3),其特征在于,所述机体(1)位于左侧的上端设有处理台(4),所述处理台(4)内设有腔室(5),所述腔室(5)的右侧内壁上设有第一开口(6),所述处理台(4)的左侧壁上固定连接有储液箱(7),所述储液箱(7)的上端设有输料机构,所述腔室(5)的顶面上连通设置有第一喷淋机构,所述腔室(5)位于中心位置的左侧内壁上连通设置有第二喷淋机构,所述输料机构与第二喷淋机构连通设置,所述第二喷淋机构上设有清刮机构,所述不锈钢管(2)贯穿第一开口(6)设置并与清刮机构相抵接触,所述机体(1)靠近右侧的上端设有调节机构,所述调节机构上设有L型支撑块(8),所述L型支撑块(8)水平端的侧壁上设有夹持机构,所述夹持机构与不锈钢管(2)的环形内壁夹持相抵;

所述清刮机构包括固定连接于套筒(23)环形侧壁上的若干矩形筒(27),若干所述矩形筒(27)之间呈两两相对设置,若干所述矩形筒(27)靠近套筒(23)的内壁上均固定连接有压力弹簧(28),若干所述压力弹簧(28)远离矩形筒(27)内壁的一端均固定连接有活动桩(29),所述活动桩(29)橡胶制品,所述活动桩(29)的侧壁与矩形筒(27)的内壁滑动密封连接,同一侧两块所述活动桩(29)远离压力弹簧(28)的一端固定连接有同一块弧形刮板(30),同一侧两个所述矩形筒(27)的相对内壁上均设有第二开口(31),同一侧两块所述活动桩(29)靠近压力弹簧(28)的相对侧壁上固定连接有同一块连接块(32),所述连接块(32)贯穿两侧第二开口(31)设置,若干所述矩形筒(27)远离第二开口(31)的内壁上均设有第一滑槽(33),若干所述第一滑槽(33)内均滑动连接有与之相匹配的第一滑块(34),若干所述第一滑块(34)远离第一滑槽(33)的一端分别与若干活动桩(29)靠近压力弹簧(28)的侧壁固定连接,所述第一滑槽(33)与第二开口(31)呈等长设置;

所述调节机构包括固定安装于机体(1)右侧上端的直线导轨(35),所述机体(1)靠近前侧的上端固定安装有控制器(36),泵体(11)、直线导轨(35)和夹持机构均与控制器(36)电连接,所述直线导轨(35)上滑动连接有与之相匹配的活动导块(37),所述L型支撑块(8)竖直段的下端与活动导块(37)的上端固定连接;

所述夹持机构包括固定安装于L型支撑块(8)水平段侧壁上的第一电机(38),所述第一电机(38)的驱动端固定连接有矩形块(39),所述矩形块(39)内设有空腔(40),所述空腔(40)的左侧内壁上设有第三开口(41),所述矩形块(39)的上端固定安装有第二电机(42),所述第一电机(38)和第二电机(42)均与控制器(36)电连接,所述第二电机(42)的驱动轴竖直朝下设置,所述第二电机(42)驱动轴的下端固定连接有转动杆(43),所述转动杆(43)的下端固定连接有双向螺纹杆(44),所述双向螺纹杆(44)的下端与空腔(40)的底部转动连接,所述双向螺纹杆(44)上螺纹套接有两块活动块(45),两块所述活动块(45)的相背侧壁上均固定连接有弧形抵块(46),两块所述活动块(45)均插设于不锈钢管(2)内,两块所述弧形抵块(46)均与不锈钢管(2)的环形内壁相抵接触,所述空腔(40)的右侧内壁上设有第二滑槽(47),所述第二滑槽(47)内滑动连接有两块与之相匹配的第二滑块(48),两块所述第二滑块(48)远离第二滑槽(47)的一端分别与两块活动块(45)固定连接。

2.根据权利要求1所述的一种冷轧无缝不锈钢管吹洗预脱脂装置,其特征在于,所述腔室(5)的底部呈倾斜设置,所述腔室(5)的右侧内壁上连通设置有排液口(9),所述排液口(9)与腔室(5)的倾斜底部无缝连接,所述排液口(9)与储液箱(7)的右侧内壁连通设置,所述腔室(5)的顶面上固定连接有两块挡板(10),两块所述挡板(10)的前后两端侧壁分别与腔室(5)的前后两侧内壁固定连接,所述第一喷淋机构位于两块挡板(10)之间。

3.根据权利要求2所述的一种冷轧无缝不锈钢管吹洗预脱脂装置,其特征在于,所述输料机构包括固定安装于储液箱(7)上端的泵体(11),所述泵体(11)的输入端连通设置有第一导管(12),所述第一导管(12)远离泵体(11)的一端竖直贯穿储液箱(7)的顶面设置并延伸至其内部,所述泵体(11)的输出端连通设置有第二导管(13),所述第二导管(13)远离泵体(11)的一端连通设置有第一三通管件(14),所述第一喷淋机构和第二喷淋机构均与第一三通管件(14)连通设置,所述第二导管(13)上固定安装有第一阀门(15)。

4.根据权利要求3所述的一种冷轧无缝不锈钢管吹洗预脱脂装置,其特征在于,所述第一喷淋机构包括分别连通设置于第一三通管件(14)上的第三导管(16)和连通设置于腔室(5)顶面上的若干呈等间距分布的第一连接管(17),所述第三导管(16)上固定安装有第二阀门(18),所述第三导管(16)远离第一三通管件(14)的一端从左至右依次设有若干第二三通管件(19)和一个二通管件(20),所述二通管件(20)和若干第二三通管件(19)分别与若干第一连接管(17)连通设置,若干所述第一连接管(17)位于腔室(5)内的一端连通设置有第一喷头(21),若干所述第一喷头(21)均位于两块挡板(10)之间,相邻两个所述第二三通管件(19)之间均连通设置有第四导管(22)。

5.根据权利要求3所述的一种冷轧无缝不锈钢管吹洗预脱脂装置,其特征在于,所述第二喷淋机构包括固定连接于腔室(5)位于中心位置左侧内壁上的套筒(23),所述腔室(5)的左侧内壁正对套筒(23)的一端连通设置有第五导管(24),所述套筒(23)的环形内壁上连通设置有若干呈等间距分布的第二连接管(25),若干所述第二连接管(25)呈上下对称分布,若干所述第二连接管(25)远离套筒(23)的一端均连通设置有第二喷头(26),所述清刮机构设置于套筒(23)的环形侧壁上。
