专利号: 2022109230179
申请人: 广州蒙太奇电器有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

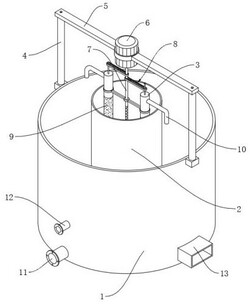

1.一种用于废水处理的泥水分离设备,其特征在于,包括:

泥浆储存罐(1),所述泥浆储存罐(1)内底部设置有圈座(15),所述圈座(15)顶端设置有废水中转罐(2),废水中转罐(2)和圈座(15)相互连通;

竖直设置在所述废水中转罐(2)内的泥水分离筒(3),所述泥水分离筒(3)至少对称设置有一对,所述泥水分离筒(3)底端贯穿设置且伸入圈座(15)内,所述泥水分离筒(3)顶端密封,所述泥水分离筒(3)内部竖向穿设有从动轴(14),所述从动轴(14)侧壁上设置有螺旋叶片(17),所述泥水分离筒(3)侧壁顶部设置有排泥管(10),所述泥水分离筒(3)靠近中部的位置处设置有透水膜(9),一对所述泥水分离筒(3)底部共同套设有密封板(16),所述密封板(16)与废水中转罐(2)内底部动密封;

竖直穿设在废水中转罐(2)内的中轴(7),中轴(7)与废水中转罐(2)同轴设置,中轴(7)顶部固定套设有第一固定套(21),所述泥水分离筒(3)顶部固定套设有第二固定套(23),第一固定套(21)与第二固定套(23)之间连接有第一连接臂(22);

设置在从动轴(14)与中轴(7)之间的传动机构(8),所述从动轴(14)顶端贯穿泥水分离筒(3)顶壁,所述传动机构(8)包括固定套设在从动轴(14)顶部的从动轮(28)、固定套设在中轴(7)上的主动轮(27)以及套装在主动轮(27)与从动轮(28)之间的传动带(29);

安装在泥浆储存罐(1)上方的电机(6),所述电机(6)的驱动轴与中轴(7)传动连接;

所述泥水分离筒(3)与中轴(7)之间设置有限位清除件(20),所述限位清除件(20)包括套设在中轴(7)上的轴套(24)、套设在透水膜(9)上的外套环(26)以及连接在外套环(26)与轴套(24)之间的第二连接臂(25);

所述中轴(7)侧壁上开设有往复丝槽(19),所述轴套(24)与往复丝槽(19)螺纹配合;

所述外套环(26)内部嵌套有内套环(30),所述外套环(26)与内套环(30)之间充填有吸水棉圈(31),所述内套环(30)上开设有若干个透水孔(32)。

2.根据权利要求1所述的一种用于废水处理的泥水分离设备,其特征在于:所述泥浆储存罐(1)侧壁顶部竖直设置有支撑柱(4),所述支撑柱(4)至少设置有一对,一对所述支撑柱(4)顶部均横向固定有固定臂(5),所述电机(6)固定在两根固定臂(5)之间。

3.根据权利要求1所述的一种用于废水处理的泥水分离设备,其特征在于:所述泥浆储存罐(1)侧壁上穿设有泥水输送管(11),所述泥水输送管(11)与圈座(15)内部连通。

4.根据权利要求1所述的一种用于废水处理的泥水分离设备,其特征在于:所述泥浆储存罐(1)侧壁上穿设有废水排放管(12),所述废水排放管(12)与废水中转罐(2)内部连通。

5.根据权利要求1所述的一种用于废水处理的泥水分离设备,其特征在于:所述泥浆储存罐(1)侧壁上穿设有与泥浆储存罐(1)内部连通的泥浆排放管(13)。

6.根据权利要求1所述的一种用于废水处理的泥水分离设备,其特征在于:所述从动轴(14)底端延伸出泥水分离筒(3)底部且设置有混动机构(18),所述混动机构(18)包括固定在从动轴(14)侧壁底部的刮片(33),所述刮片(33)至少对称设置有一对且均与泥浆储存罐(1)内部底壁接触。

7.根据权利要求6所述的一种用于废水处理的泥水分离设备,其特征在于:所述混动机构(18)还包括安装在从动轴(14)侧壁上的叶片(34),所述叶片(34)设置有多对,多对所述叶片(34)均倾斜设置。
