专利号: 2022109265587
申请人: 新疆远航市政安装工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

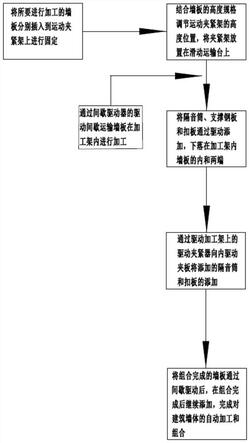

1.一种抗裂隔音轻质墙体的制备方法,其特征在于:该方法包括以下步骤:步骤一、将所要进行加工的墙体墙板插入到运动夹紧架上进行固定;

步骤二、结合墙板的高度规格调节夹紧框架的高度位置,将夹紧架放置在滑动运输台上;通过间歇运输器的驱动间歇运输墙板在加工架内进行加工;

步骤三、将隔音筒、支撑钢板和扣板通过驱动挤压添加,下落在加工架内墙板的内部和两端;

步骤四、通过驱动加工架上的驱动夹紧器向内驱动夹板将添加的隔音筒和扣板的添加;

步骤五、将组合完成的墙板通过间歇驱动脱离后,继续添加,完成对建筑墙体的自动加工;

包括建筑墙体(1)、夹紧框架(6)和侧夹紧板(7),其中,所述建筑墙体(1)插接在夹紧框架(6)内,夹紧框架(6)的侧端通过合页铰接侧夹紧板(7),侧夹紧板(7)通过螺栓固定在夹紧框架(6)上夹紧建筑墙体(1);

所述夹紧框架(6)上通过螺栓调节纵向滑动插接上高度调节螺杆板(8)用于建筑墙体(1)上端的夹紧;夹紧框架(6)的上端设置有用于添加钢板的钢板添加槽(9);

所述夹紧框架(6)设置在间歇运输器(11)上,间歇运输器(11)通过驱动滑动插接在加工架(10)内;

所述加工架(10)上设置有用于夹紧驱动的夹紧驱动器(12),夹紧驱动器(12)上的驱动齿轮的两端分别通过齿轮啮合驱动左夹紧推台(13)和右夹紧推台(14)限位滑动在加工架(10)的两端;

所述加工架(10)上设置有用于添加隔音筒(2)和扣板(3)的隔音筒添加槽(15)和扣板添加槽(16);

所述加工架(10)上限位滑动插接备料框(17),备料框(17)通过螺栓螺纹筒配合连接变频螺纹配合驱动器(18),变频螺纹配合驱动器(18)通过固定座固定在加工架(10)上;

所述备料框(17)上备料堆叠设置有隔音筒(2)、扣板(3)和支撑钢板(4)。

2.根据权利要求1所述的一种抗裂隔音轻质墙体的制备方法制备的墙体,其中,所述墙体包括建筑墙体(1)的两端分别插接隔音筒(2)和支撑钢板(4),支撑钢板(4)设置在扣板(3)和建筑墙体(1)之间,扣板(3)通过插接叩在建筑墙体(1)的扣板槽(5)内。

3.根据权利要求2所述的一种抗裂隔音轻质墙体的制备方法制备的墙体,其中,所述扣板(3)通过锥形回叩叩在扣板槽(5)内;支撑钢板(4)为梯形状。
