1.一种利用碱金属改性氮化碳光催化剂高选择性氧化4‑甲基联苯制备4‑甲醛联苯的方法，包括步骤：(1)将三聚氰酸水溶液和三聚氰胺水溶液混合，然后进行搅拌反应；经过滤、洗涤、干燥得到超分子粉末；将超分子粉末分散于去离子水中得到超分子水溶液，滴加乙酸钾水溶液，进行搅拌反应，经过滤、干燥得到前驱物；前驱物经煅烧得到碱金属改性氮化碳光催化剂；

三聚氰酸水溶液或三聚氰胺水溶液是将三聚氰酸或三聚氰胺溶于70‑90℃水中制备得到；三聚氰酸水溶液的浓度为0.01‑0.02g/mL；三聚氰胺水溶液的浓度为0.01‑0.02g/mL；三聚氰酸和三聚氰胺的质量比为1‑1.2:1；三聚氰酸水溶液和三聚氰胺水溶液混合后的搅拌反应温度为70‑90℃，反应时间为3‑5h；超分子水溶液的浓度为0.01‑0.5g/mL；乙酸钾水溶液的浓度为0.05‑0.2g/mL；超分子粉末和乙酸钾的质量比为0.8‑2.6:1；乙酸钾水溶液的滴加速率为1‑3mL/min；

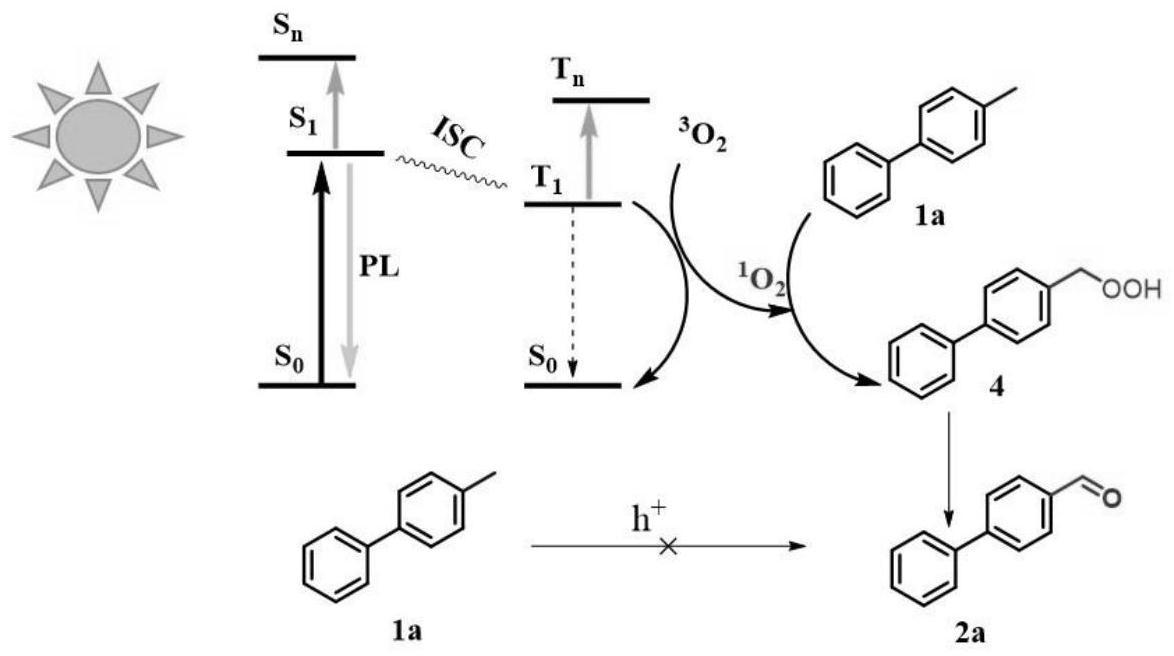

(2)将4‑甲基联苯溶于无水乙腈(MeCN)中，加入碱金属改性氮化碳光催化剂，在氧气存在下、光照条件下反应，然后经旋蒸、硅胶柱层析纯化得到4‑甲醛联苯；

光照是采用300W的氙灯为光源；反应温度为室温。

2.根据权利要求1所述利用碱金属改性氮化碳光催化剂高选择性氧化4‑甲基联苯制备

4‑甲醛联苯的方法，其特征在于，步骤(1)中，滴加乙酸钾水溶液后的搅拌反应温度为室温，反应时间为0.5‑3h。

3.根据权利要求1所述利用碱金属改性氮化碳光催化剂高选择性氧化4‑甲基联苯制备

4‑甲醛联苯的方法，其特征在于，步骤(1)中，煅烧温度为500‑550℃，煅烧时间为2‑5h，升温速率为1‑5℃/min，煅烧氛围为空气。

4.根据权利要求1所述利用碱金属改性氮化碳光催化剂高选择性氧化4‑甲基联苯制备

4‑甲醛联苯的方法，其特征在于，步骤(2)中，4‑甲基联苯的摩尔量和无水乙腈的体积比为

0.01‑0.02mol/L。

5.根据权利要求1所述利用碱金属改性氮化碳光催化剂高选择性氧化4‑甲基联苯制备

4‑甲醛联苯的方法，其特征在于，步骤(2)中，碱金属改性氮化碳光催化剂和4‑甲基联苯的质量比为0.4‑0.8:1。

6.根据权利要求1所述利用碱金属改性氮化碳光催化剂高选择性氧化4‑甲基联苯制备

4‑甲醛联苯的方法，其特征在于，步骤(2)中，反应是于氧气或空气氛围中进行；反应时间为

6‑10h。
