专利号: 2022109375939
申请人: 广东恒象农业集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-11-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

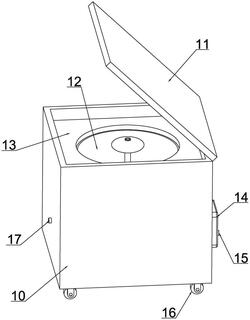

1.一种鲜活易腐货物的冷链运输箱,包括箱体(10),其特征在于,所述箱体(10)内设有用于储存鲜活易腐货物的储物仓(12),所述储物仓(12)为一个空心的球状壳体,所述储物仓(12)的外球面上设有多组与之沿垂直于地面的方向滑动连接的圆弧形的第一滑轨(19),所述第一滑轨(19)远离储物仓(12)的圆弧面上设有多组与之沿水平于地面的方向滑动连接的第二滑轨(20),所述第二滑轨(20)远离储物仓(12)的一侧上固定设有第一滑杆(21),所述第一滑轨(19)的顶端面上固定设有可浮于水面的浮动板(13),所述浮动板(13)上位于第一滑杆(21)对应位置处固定设有与第一滑杆(21)滑动连接的第一滑筒(22),所述第一滑筒(22)与第一滑杆(21)之间通过第一弹簧(23)连接,所述储物仓(12)位于底面处固定设有始终铅锤于地面的重块(24);所述箱体(10)与储物仓(12)之间添加有使得浮动板(13)浮动将储物仓(12)悬空的冰水;所述储物仓(12)的底部固定设有与储物仓(12)底部密封的固定板(28),所述箱体(10)的外壁上设有气泵(14),所述气泵(14)的输气口连通一根螺旋形的冷凝管(18),所述冷凝管(18)远离气泵(14)的另一端连通固定板(28)与储物仓(12)底部之间的密封腔,所述固定板(28)的中部旋转中心处固定设有第一换气管(29),所述第一换气管(29)靠近固定板(28)的一端固定连接出气管(26),所述出气管(26)远离第一换气管(29)的一端连通出气口(17),所述第一换气管(29)的外圆周面上滑动设有第二换气管(30),所述第二换气管(30)靠近盖板(11)一端上固定设有可浮于水面的浮动块(31);所述第一换气管(29)的外圆周面上滑动设有支撑板(27),所述第一换气管(29)的外圆周面上位于支撑板(27)上方螺纹连接螺母(32),所述螺母(32)靠近支撑板(27)处固定设有与第一换气管(29)滑动连接的连接板(33),所述连接板(33)上靠近支撑板(27)处固定设有第二滑杆(34),所述支撑板(27)上靠近第二滑杆(34)处固定设有与第二滑杆(34)滑动连接的第二滑筒(35),所述第二滑杆(34)与支撑板(27)之间通过第二弹簧(36)连接,所述支撑板(27)上设有若干通气的第一通孔(37),所述支撑板(27)靠近固定板(28)一侧位于第一通孔(37)处固定设有第三滑筒(39),所述第三滑筒(39)上设有第一连通孔(41),所述固定板(28)上靠近第三滑筒(39)处设有与第三滑筒(39)滑动连接的第四滑筒(40),所述第四滑筒(40)上设有与第一连通孔(41)交错的第二连通孔(42)所述固定板(28)上设有若干通气的第二通孔(38),所述支撑板(27)上位于第二通孔(38)的正上方处固定连接第五滑筒(43),所述第五滑筒(43)的内圆周面上滑动设有活塞(44),所述活塞(44)与支撑板(27)之间通过第三弹簧(45)连接,所述第三弹簧(45)靠近第二通孔(38)的端面上设有便于封堵的斜面。

2.根据权利要求1所述的一种鲜活易腐货物的冷链运输箱,其特征在于,所述箱体(10)的外壁与内壁之间设有用于隔绝外界与内部换热的保温层(15),所述箱体(10)的顶部设有密封箱体(10)内部的盖板(11),所述箱体(10)底部设有用于方便运输箱推行的行走轮(16)。

3.根据权利要求1所述的一种鲜活易腐货物的冷链运输箱,其特征在于,所述支撑板(27)与储物仓(12)的间隙处的储物仓(12)内球面上固定设有用于封堵的封堵橡胶(46)。
