专利号: 2022109471993
申请人: 刘贻交
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

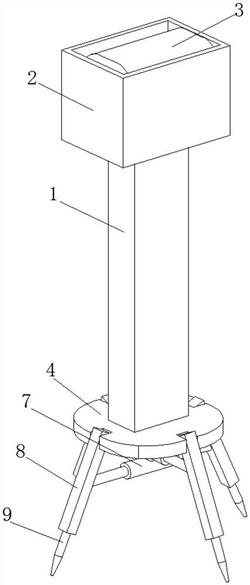

1.一种具有防晃和防抖功能的光学测距仪,包括支撑柱(1),其特征在于:所述支撑柱(1)的顶部固定连接有箱体(2),所述箱体(2)的内壁滑动连接有测距仪本体(3),所述支撑柱(1)的底部固定连接有底座(4),所述底座(4)的内壁转动连接有支撑杆(8),所述支撑杆(8)的内壁滑动连接有固定杆(9),所述固定杆(9)靠近支撑杆(8)的一端固定连接有卡盘(6),所述测距仪本体(3)的左侧安装有目镜(31);

所述测距仪本体(3)底部开设有空腔(32),所述底座(4)上贯穿设置有平衡装置(7),所述平衡装置(7)包括有开关(72),所述开关(72)安装在空腔(32)四周的内壁上,所述空腔(32)的内壁活动连接有浮块(73),所述底座(4)的底部固定连接有安装杆(74),所述安装杆(74)的表面分别固定连接有上双头气缸(75)和下双头气缸(71)。

2.根据权利要求1所述的一种具有防晃和防抖功能的光学测距仪,其特征在于:所述支撑杆(8)的内壁与卡盘(6)远离固定杆(9)的一端之间固定连接有弹簧,弹簧内部设有阻尼器,所述卡盘(6)的表面与支撑杆(8)的内壁滑动连接。

3.根据权利要求1所述的一种具有防晃和防抖功能的光学测距仪,其特征在于:所述支撑杆(8)的数量设置有四个,且四个支撑杆(8)均以底座(4)的中心线为对称轴圆形阵列分布。

4.根据权利要求1所述的一种具有防晃和防抖功能的光学测距仪,其特征在于:所述支撑柱(1)的内壁设置有升降装置(5),所述升降装置(5)包括有导柱(51),所述导柱(51)的内壁螺纹连接有螺杆(52),所述螺杆(52)的底端与电机(53)的输出端固定连接,所述支撑柱(1)的内壁滑动连接有两个限位杆(54)。

5.根据权利要求4所述的一种具有防晃和防抖功能的光学测距仪,其特征在于:所述导柱(51)的表面与支撑柱(1)的内壁滑动连接,所述电机(53)的底部与底座(4)的顶部固定连接,所述电机(53)的表面与支撑柱(1)的内壁相互接触,所述导柱(51)位于两个限位杆(54)之间,所述导柱(51)和限位杆(54)的顶端均与测距仪本体(3)的底部固定连接,所述导柱(51)和限位杆(54)的表面均与支撑柱(1)的内壁滑动连接。

6.根据权利要求1所述的一种具有防晃和防抖功能的光学测距仪,其特征在于:所述上双头气缸(75)位于下双头气缸(71)的上方,所述上双头气缸(75)和下双头气缸(71)的两个输出端分别与四个支撑杆(8)的表面转动连接。

7.根据权利要求1所述的一种具有防晃和防抖功能的光学测距仪,其特征在于:所述空腔(32)的内部设置有绝缘液,四个所述开关(72)分别与上双头气缸(75)和下双头气缸(71)的两个输出端电性连接。
