专利号: 2022109524810
申请人: 抚州市天和硅业有限责任公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 炉;窑;烘烤炉;蒸馏炉〔4〕
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

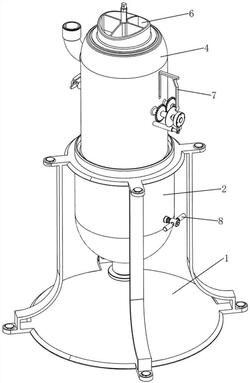

1.一种有色金属冶炼用加速熔炼装置,包括有支撑架(1)、熔炼炉(2)和阻隔板(3),支撑架(1)上部安装有熔炼炉(2),熔炼炉(2)下部卡接有阻隔板(3),其特征是:还包括有分解机构(4)和过筛机构(5),熔炼炉(2)上部设有用于搅碎有色金属的分解机构(4),分解机构(4)上设有用于过筛有色金属的过筛机构(5)。

2.根据权利要求1所述的一种有色金属冶炼用加速熔炼装置,其特征是:分解机构(4)包括有下料框(41)、下料管(42)、电机(43)、第一转轴(44)、第二转轴(45)、对向齿轮(46)和切割轮(47),熔炼炉(2)上部连接有下料框(41),下料框(41)左壁上侧连接有下料管(42),下料框(41)右壁下侧安装有电机(43),下料框(41)中部前后两侧均转动式连接有第二转轴(45),前侧的第二转轴(45)右部滑动式连接有第一转轴(44),第一转轴(44)与电机(43)输出轴卡接,第二转轴(45)右部均连接有对向齿轮(46),两个对向齿轮(46)相互啮合,第二转轴(45)上均连接有切割轮(47),电机(43)驱动第一转轴(44)带动前侧的第二转轴(45)转动,前侧的第二转轴(45)带动前侧的切割轮(47)转动,通过对向齿轮(46)带动后侧的第二转轴(45)和后侧的切割轮(47)转动,切割轮(47)将有色金属搅碎,加速有色金属的熔炼。

3.根据权利要求2所述的一种有色金属冶炼用加速熔炼装置,其特征是:过筛机构(5)包括有凸轮(51)、顶板(52)、固定板(53)、筛板(54)、第一直线弹簧(55)和放置板(56),前侧的第二转轴(45)左部连接有凸轮(51),下料框(41)内下部连接有固定板(53),固定板(53)上滑动式连接有放置板(56),放置板(56)顶部左侧连接有顶板(52),下料框(41)左侧中间开有第一通孔(57),顶板(52)穿过第一通孔(57),凸轮(51)转动与顶板(52)上部接触,放置板(56)上放置有筛板(54),放置板(56)与固定板(53)之间连接有四个第一直线弹簧(55),第一直线弹簧(55)套在放置板(56)上,下料框(41)左壁下侧开有拿取口,根据实际熔炼需求通过拿取口更换孔洞直径大小不同的筛板(54),前侧的第二转轴(45)带动凸轮(51)转动,凸轮(51)与顶板(52)重复接触分离,凸轮(51)与第一直线弹簧(55)配合带动筛板(54)上下抖动过筛有色金属,大小较一致的有色金属向下落进熔炼炉(2)内。

4.根据权利要求2所述的一种有色金属冶炼用加速熔炼装置,其特征是:还包括有用于加速有色金属搅碎的按压机构(6),按压机构(6)包括有固定框(61)、气缸(62)和压板(63),下料框(41)顶部连接有固定框(61),固定框(61)中间安装有气缸(62),气缸(62)伸缩杆上连接有压板(63),压板(63)位于下料框(41)内侧,气缸(62)驱动压板(63)向下移动挤压有色金属,加速有色金属搅碎。

5.根据权利要求4所述的一种有色金属冶炼用加速熔炼装置,其特征是:还包括有用于防止压板(63)被切割轮(47)损坏的脱离机构(7),脱离机构(7)包括有限位板(71)、限位盘(73)和第二直线弹簧(74),下料框(41)右壁上侧开有第二通孔(72),压板(63)右侧连接有限位板(71),限位板(71)穿过第二通孔(72),第一转轴(44)上连接有限位盘(73),限位板(71)下部与限位盘(73)接触,第一转轴(44)左侧与前侧的第二转轴(45)右部之间连接有第二直线弹簧(74),第二直线弹簧(74)位于第二转轴(45)内右部,压板(63)带动限位板(71)向下移动,限位板(71)上部向左挤压限位盘(73),限位盘(73)带动第一转轴(44)向左移动与电机(43)输出轴分离,切割轮(47)停止转动,防止切割轮(47)与压板(63)接触损坏压板(63)。

6.根据权利要求5所述的一种有色金属冶炼用加速熔炼装置,其特征是:限位板(71)上部右侧为倾斜设置,用于向左挤压限位盘(73)。

7.根据权利要求1所述的一种有色金属冶炼用加速熔炼装置,其特征是:还包括有用于对有色金属进行连续性熔炼的排料机构(8),排料机构(8)包括有分隔板(81)、隔离球(82)、转杆(84)和扭簧(85),熔炼炉(2)内中部连接有分隔板(81),分隔板(81)中间转动式连接有隔离球(82),隔离球(82)上开有第三通孔(83),分隔板(81)右部转动式连接有转杆(84),转杆(84)左侧与隔离球(82)连接,转杆(84)右部穿过熔炼炉(2),转杆(84)右部与熔炼炉(2)之间连接有扭簧(85),扭簧(85)套在转杆(84)上,转杆(84)带动隔离球(82)转动,第三通孔(83)与熔炼炉(2)相通,熔炼后的有色金属通过第三通孔(83)向下落进熔炼炉(2)内下部,熔炼炉(2)内上部即可继续落入有色金属,实现对有色金属进行连续性熔炼,节省时间。

8.根据权利要求2所述的一种有色金属冶炼用加速熔炼装置,其特征是:还包括有用于闭合拿取口的升降机构(9),升降机构(9)包括有升降板(91)、滑杆(92)和第三直线弹簧(93),下料框(41)内左壁下侧滑动式连接有两个滑杆(92),两个滑杆(92)顶部之间连接有用于闭合拿取口的升降板(91),升降板(91)与下料框(41)之间连接有两个第三直线弹簧(93),第三直线弹簧(93)套在滑杆(92)上。
