专利号: 2022109617548
申请人: 桂林航天工业学院
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

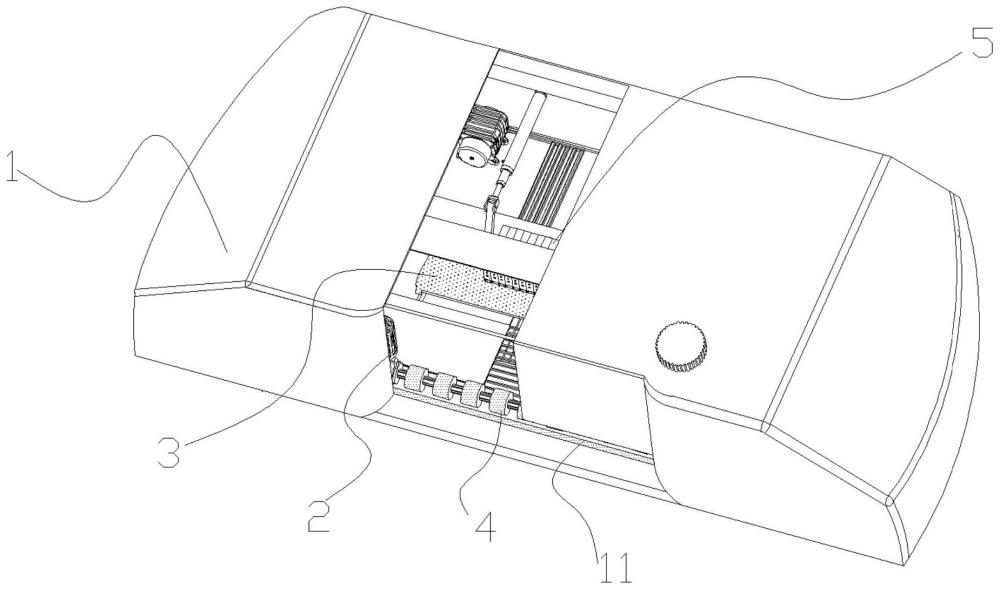

1.一种真空封口机,其特征在于:包括:

壳体(1),其一侧面上设置有入口端(11),所述入口端(11)的上下部为弧形导向结构,所述壳体(1)的内部还设置有支撑块(12);

夹紧调节组件(2),位于所述入口端(11)的后方,且位于所述壳体(1)的内部左右对称设置有两组;

传输组件(4),其转动设置在所述夹紧调节组件(2)的下方;

真空塑封组件(3),其转动安装在所述支撑块(12)的上方,且位于所述传输组件(4)的水平后方;

感应装置(5),其位于所述壳体(1)内部,且位于所述真空塑封组件(3)的前端。

2.根据权利要求1所述的一种真空封口机,其特征在于:所述夹紧调节组件(2)包括:调节旋钮(21),其位于所述入口端(11)的上方;

长杆(23),其位于所述调节旋钮(21)的下方,且位于所述壳体(1)的内部,所述长杆(23)采用角转向器与所述调节旋钮(21)进行连接;

拨动盘(22),其上对称设置有两个拨动杆,所述拨动杆朝向所述壳体(1)内壁的一侧设置有限位柱,所述拨动盘(22)固定安装在所述长杆(23)的两端;

第一连杆(24),其一端转动套设在所述长杆(23)上,且位于所述拨动盘(22)靠近所述长杆(23)端部的一侧,所述第一连杆(24)上还设置有柱形挡块(25),所述柱形挡块(25)与所述拨动杆配合设置;

第二连杆(26),其转动设置在所述第一连杆(24)的另一端,所述第二连杆(26)远离所述第一连杆(24)的一端转动设置有顶杆(27);

限位盘(29),其位于所述壳体(1)的内壁上,所述限位盘(29)套设在所述长杆23上且位于所述第一连杆(24)的下方;

固定筒(28),其固定在所述壳体(1)上,且位于所述第二连杆(26)的下方,所述固定筒(28)的内部设置有缓冲弹簧(2103);

顶杆(27),其滑动设置在所述固定筒(28)的内部,且所述顶杆(27)位于所述缓冲弹簧(2103)的内部,所述顶杆(27)的中部固定有圆板(2101),所述缓冲弹簧(2103)弹性支撑在所述圆板(2101)和所述固定筒(28)的端部,所述顶杆(27)的下端部固定有U形固定架(2102)。

3.根据权利要求2所述的一种真空封口机,其特征在于:所述限位盘(29)包括:盘体(291),为盆形结构,所述盘体(291)内沿周向均匀铰接有多个限位板(292),所述限位板(292)的自由端一侧面设置有半圆形限位结构与所述限位柱配合设置,所述半圆形限位结构的同侧通过设置支撑弹簧(293)与所述盘体(291)内壁固定连接。

4.根据权利要求2所述的一种真空封口机,其特征在于:所述传输组件(4)包括:长轴(41),其转动设置有两组,分别位于所述入口端(11)的上下方,且与所述入口端(11)的长度方向平行,所述长轴(41)转动设置在所述U形固定架(2102)上,所述入口端(11)下方的所述长轴(41)的一端设置有驱动电机;

按压辊(42),其位于所述入口端(11)上方的所述长轴(41)上,沿所述长轴(41)的长度方向均匀间隔转动套设有多个;

支撑辊(43),其套设在所述入口端(11)下方的所述长轴(41)上,所述支撑辊(43)仅设置有一个且与所述入口端(11)的长度相同;以及导向板(46),其水平设置在所述按压辊(42)的后方,且与所述入口端(11)的上端面平行。

5.根据权利要求4所述的一种真空封口机,其特征在于:所述按压辊(42)外部套设有橡胶筒一(44),所述支撑辊(43)外部均套设有橡胶筒二(45)。

6.根据权利要求1所述的一种真空封口机,其特征在于:所述真空塑封组件(3)包括:上腔体(34),其为铲斗形结构,其远离所述传输组件(4)的一端转动设置在所述支撑块(12)的后方上端,所述上腔体(34)的靠近所述传输组件(4)的一端设置有密封条一,所述上腔体(34)的两侧面的端面为沿其长度方向倾斜的倾斜面,所述倾斜面的上方设置有密封条二,所述上腔体(34)的上端面设置有固定杆(33),所述上腔体(34)内部靠近所述传输组件(4)的端面内侧间隔设有延伸至所述上腔体(34)两侧面的长板形凸起;

液压缸(31),其设置有两组,所述液压缸(31)一端通过固定座(32)转动设置在所述壳体(1)的内壁上,另一端与所述固定杆(33)转动连接,以及加热条(36),其上下对应设置有两组,为长条形结构,位于上方的所述加热条(36)通过多个弹簧与所述长条形凸起的端部连接,且所述加热条(36)突出于所述密封条一,位于下方的所述加热条(36)嵌设在所述支撑块(12)的上表面。

7.根据权利要求6所述的一种真空封口机,其特征在于:所述上腔体(34)的下端面设置有压力传感单元。

8.根据权利要求6所述的一种真空封口机,其特征在于:所述固定座(32)上设置有限位结构,当所述上腔体(34)旋转至设定位置时,所述限位结构能够对所述液压缸(31)进行限位。

9.根据权利要求6所述的一种真空封口机,其特征在于:所述支撑块(12)上设置有与所述上腔体(34)结构相对应的下腔体,当所述上腔体(34)旋转至所述支撑块(12)的表面时,二者能够形成具有一定密封性的密封腔体,所述支撑块(12)的内部设置有气路管道(35),并与所述壳体(1)内部的微型抽气泵进行连接。

10.根据权利要求6所述的一种真空封口机,其特征在于:所述感应装置(5)包括发光单元和收光单元,所述发光单元位于所述壳体(1)内壁的上方,所述收光单元嵌设在所述支撑块(12)的上与所述发光单元对应设置,并进行光连接;

其中,当待封装真空袋通过二者之间时能够隔断二者之间的光连接,并发出电信号启动所述液压缸(31)。
