1.一种氢氧化钴/氧化钴/P掺杂氮化碳纳米复合材料的制备方法,其特征在于,将合成的P掺杂的g‑C3N5加入至钴盐溶液中,通过滴加氨水反应得到反应产物,将产物干燥后,于
400~600℃的保护气体氛围中退火,得到CoOOH·CoOx/P‑C3N5纳米复合材料。
2.根据权利要求1所述的制备方法,其特征在于,所述P掺杂的g‑C3N5的制备方法如下:将3‑氨基‑1,2,4‑三唑和磷酸氢二铵混合后,加热至500 800℃煅烧3 5h,再冷却至室~ ~温即可。
3.根据权利要求2所述的制备方法,其特征在于,所述3‑氨基‑1,2,4‑三唑和磷酸氢二铵的质量比为10 20:0.5 1。
~ ~
4.根据权利要求2所述的制备方法,其特征在于,所述煅烧温度为500℃。
5.根据权利要求1所述的制备方法,其特征在于,合成CoOOH·CoOx/P‑C3N5纳米复合材料的具体过程为:将P掺杂的g‑C3N5分散至钴盐溶液中,然后以1~5mL/min的速率滴加氨水,并持续搅拌,滴加完成后离心,取沉淀于70 100℃干燥24h,干燥结束后置于保护气体氛围,400 600℃的~ ~环境中退火即可。
6.根据权利要求5所述的制备方法,其特征在于,所述P掺杂的g‑C3N5在钴盐溶液中的终浓度为0.01 0.5g/mL。
~
7.根据权利要求5所述的制备方法,其特征在于,所述钴盐溶液的浓度为0.1 0.5mol/~L。
8.根据权利要求5所述的制备方法,其特征在于,所述钴盐为硫酸钴。

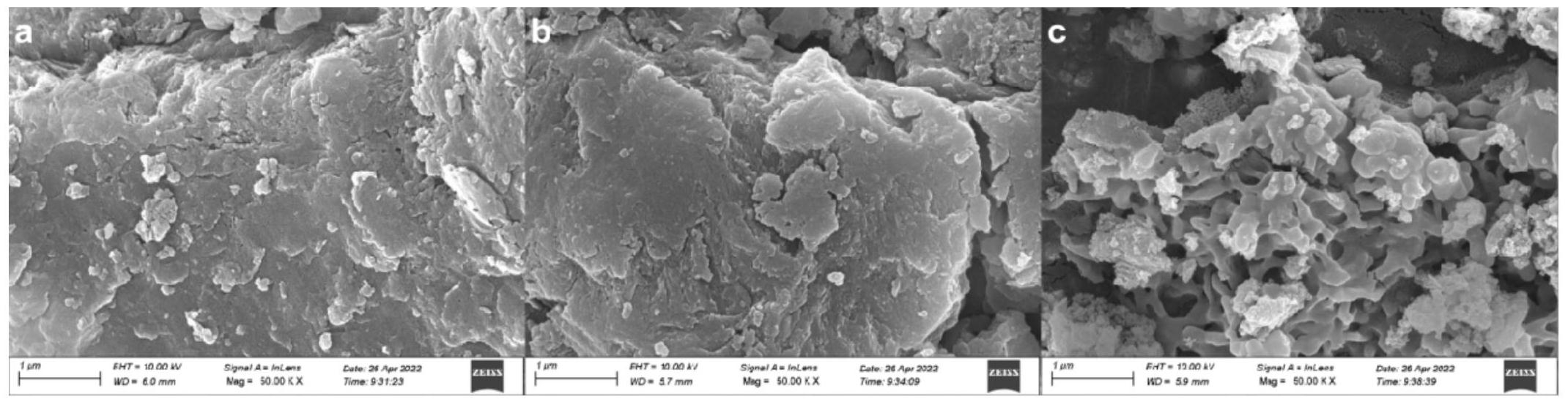

9.权利要求1~8任一项所述方法制备得到的CoOOH·CoOx/P‑C3N5纳米复合材料。
10.权利要求9所述的CoOOH·CoOx/P‑C3N5纳米复合材料在制备光催化剂中的应用。
