专利号: 2022109710689
申请人: 烟台科优生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 开启或封闭瓶子、罐或类似的容器;液体的贮运
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

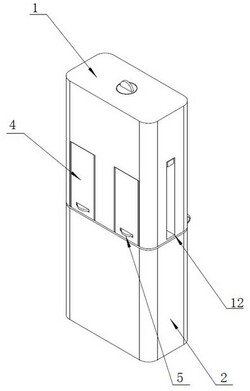

1.一种避免安瓿瓶药物残留的药物混合装置,包括上盒身(1)和下盒身(2),其特征在于:所述上盒身(1)和下盒身(2)背面的连接处通过销轴(3)相互铰接,且上盒身(1)和下盒身(2)内设置有取药机构(4);

所述取药机构(4)由破瓶组件(5)和弹帽组件(12)组成;

所述破瓶组件(5)包括两个开设于下盒身(2)的瓶身槽口(6),所述上盒身(1)的底部开设有与瓶身槽口(6)对应的瓶帽槽口(7);所述上盒身(1)的侧表面且与铰接处相背的一侧开设有与瓶帽槽口(7)连通的缺口(8),所述缺口(8)的内部设置有活动板(9),且活动板(9)的上侧穿插有轴杆,所述轴杆转动连接在瓶帽槽口(7)内实现活动板(9)偏转;

所述活动板(9)的下侧开设有贯穿口(10),且贯穿口(10)内转动连接有与瓶帽槽口(7)相配合的砂轮(11);

所述弹帽组件(12)包括滑动连接在瓶帽槽口(7)内的滑盖(13),且瓶帽槽口(7)内安装有用于推动滑盖(13)外移的弹簧(14);

所述上盒身(1)的背面开设有背通槽(15),且背通槽(15)内活动连接有背拨块(16),所述背拨块(16)的内端与滑盖(13)固定连接;

所述滑盖(13)及上盒身(1)内设置有汲液部(17);

所述汲液部(17)包括设置在瓶帽槽口(7)内的半滑座(18),且半滑座(18)表面呈对向固定连接有两个卡头(19),所述瓶帽槽口(7)的内壁上开设有与卡头(19)对应的凹槽(20),所述半滑座(18)通过卡头(19)与凹槽(20)构成上下滑动连接;所述上盒身(1)的两侧均开设有与瓶帽槽口(7)连通的侧通槽(21),且侧通槽(21)内活动连接有侧拨块(22),所述侧拨块(22)的内端与半滑座(18)固定连接;

所述半滑座(18)与滑盖(13)之间固定连接有气囊(23);所述滑盖(13)的底部固定安装有胶塞(24),且胶塞(24)和滑盖(13)上分别固定穿插有气针(25)和液针(26),所述气针(25)的顶端延伸至气囊(23)内,所述气针(25)底端的气流推动瓶底的残液向另一侧的液针(26)方向流动。

2.根据权利要求1所述的避免安瓿瓶药物残留的药物混合装置,其特征在于:所述上盒身(1)的顶部开设有混药槽(27),且混药槽(27)内固定嵌装有与液针(26)对应的单向阀(28),所述液针(26)的顶端固定安装有软管(29),且软管(29)的顶端贯穿上盒身(1)与单向阀(28)连接,两侧所述液针(26)内药液同步冲入混药槽(27)内形成相互对冲的涡流。

3.根据权利要求1所述的避免安瓿瓶药物残留的药物混合装置,其特征在于:所述瓶身槽口(6)贯穿下盒身(2)。

4.根据权利要求1所述的避免安瓿瓶药物残留的药物混合装置,其特征在于:所述上盒身(1)、下盒身(2)和活动板(9)的外表面均开设有防滑纹。

5.根据权利要求2所述的避免安瓿瓶药物残留的药物混合装置,其特征在于:所述混药槽(27)的槽口设为螺纹口,且螺纹口内旋接有塑盖,通过塑盖旋封混药槽(27)。
