专利号: 2022109756288
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

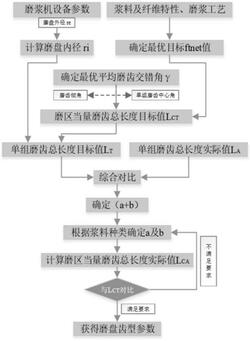

1.一种等距直齿磨盘齿型设计方法,其特征在于,包括:根据浆料及纤维特性、磨浆工艺确定最优目标净切向力值根据所述最优目标净切向力值 确定磨区当量磨齿总长度目标值LCT;

根据磨盘尺寸和磨区当量磨齿总长度目标值LCT确定单组磨齿总长度目标值LT;

确定单组磨齿总长度实际值LA;

比较所述单组磨齿总长度目标值LT和单组磨齿总长度实际值LA,根据比较结果确定齿型参数;

确定磨区当量磨齿总长度实际值LCA;

比较所述磨区当量磨齿总长度实际值LCA和磨区当量磨齿总长度目标值LCT,根据比较结果对所述齿型参数进行调整,获得最终的齿型参数。

2.根据权利要求1所述的一种等距直齿磨盘齿型设计方法,其特征在于,所述磨盘尺寸包含磨盘外径和磨盘内径,所述磨盘尺寸的确定方法包括:获取磨盘外径;

根据所述磨盘外径确定磨盘内径。

3.根据权利要求1所述的一种等距直齿磨盘齿型设计方法,其特征在于,在根据所述最优目标净切向力值 确定磨区当量磨齿总长度目标值LCT之前,还包括:确定磨齿倾角α、单组磨齿中心角β和平均磨齿交错角γ;

所述根据所述最优目标净切向力值 确定磨区当量磨齿总长度目标值LCT,包括:根据所述最优目标净切向力值 磨齿倾角α、单组磨齿中心角β和平均磨齿交错角γ确定磨区当量磨齿总长度目标值LCT。

4.根据权利要求1所述的一种等距直齿磨盘齿型设计方法,其特征在于,所述齿型参数包括磨齿宽a和槽宽b,所述比较所述单组磨齿总长度目标值LT和单组磨齿总长度实际值LA,根据比较结果确定齿型参数,包括:比较所述单组磨齿总长度目标值LT和单组磨齿总长度实际值LA,根据比较结果确定磨齿宽a和槽宽b之和;

根据浆料确定所述磨齿宽a和槽宽b。

5.根据权利要求1所述的一种等距直齿磨盘齿型设计方法,其特征在于,所述比较所述磨区当量磨齿总长度实际值LCA和磨区当量磨齿总长度目标值LCT,根据比较结果对所述齿型参数进行调整,获得最终的齿型参数,包括:比较所述磨区当量磨齿总长度实际值LCA和磨区当量磨齿总长度目标值LCT;

如果所述磨区当量磨齿总长度实际值LCA和磨区当量磨齿总长度目标值LCT之间的差值超过设定的阈值,对所述齿型参数进行调整;

根据调整后的齿型参数确定相应的磨区当量磨齿总长度实际值LCA;

再次比较调整后的磨区当量磨齿总长度实际值LCA和所述磨区当量磨齿总长度目标值LCT;

如果调整后的磨区当量磨齿总长度实际值LCA和所述磨区当量磨齿总长度目标值LCT之间的差值超过所述阈值,再次对所述齿型参数进行调整,直到所述磨区当量磨齿总长度实际值LCA和所述磨区当量磨齿总长度目标值LCT之间的差值小于所述阈值。

6.一种等距直齿磨盘齿型设计系统,其特征在于,包括:净切向力值确定模块,用于根据浆料及纤维特性、磨浆工艺确定最优目标净切向力值第一目标值确定模块,用于根据所述最优目标净切向力值 确定磨区当量磨齿总长度目标值LCT;

第二目标值确定模块,用于根据磨盘尺寸和磨区当量磨齿总长度目标值LCT确定单组磨齿总长度目标值LT;

第一实际值确定模块,用于确定单组磨齿总长度实际值LA;

第一比较模块,用于比较所述单组磨齿总长度目标值LT和单组磨齿总长度实际值LA,根据比较结果确定齿型参数;

第二实际值确定模块,用于确定磨区当量磨齿总长度实际值LCA;

第二比较模块,用于比较所述磨区当量磨齿总长度实际值LCA和磨区当量磨齿总长度目标值LCT,根据比较结果对所述齿型参数进行调整,获得最终的齿型参数。

7.一种计算机存储介质,其特征在于,所述计算机存储介质中存储有多条计算机指令,所述多条计算机指令用于使计算机执行权利要求1‑5任一项所述的方法。
