专利号: 2022109857132
申请人: 浙江农林大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

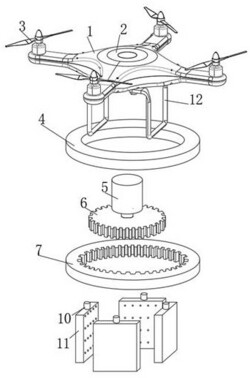

1.一种农业种植用杀虫剂的高效喷洒设备,其特征在于:包括主体(1),主体(1)的底部设置有支腿(12),主体(1)的上端安装有第一电池(2),所述主体(1)的上端固定安装有第一电机,第一电机的输出端固定安装有旋翼(3),所述主体(1)的底部固定安装有固定盘(4),所述固定盘(4)的底部转动安装有齿轮环(7),所述主体(1)的底部固定安装有第二电机(5),第二电机(5)的输出端固定安装有主动齿轮(6),主动齿轮(6)与齿轮环(7)啮合在一起,并带着齿轮环(7)转动,所述齿轮环(7)的底部安装有多个药箱(11),药箱(11)的一侧安装有多个喷头,且药箱(11)的内部安装有水泵,药箱(11)的底部固定安装有第二电池;

所述药箱(11)的上端固定安装有连接柱(10),连接柱(10)与齿轮环(7)的底部固定连接;

所述齿轮环(7)的底部固定安装有铰支座(8),铰支座(8)上通过转动轴安装有转动盘(9),转动盘(9)能够绕着转动轴向外侧转动至水平状态;

所述转动盘(9)的底部固定安装有旋转电机(13),旋转电机(13)的输出轴与药箱(11)的顶部固定连接,能够带着药箱(11)跟随旋转电机(13)的输出轴转动。

2.根据权利要求1所述的一种农业种植用杀虫剂的高效喷洒设备,其特征在于:所述转动盘(9)的底部一侧通过转动轴安装有支撑条(17),所述铰支座(8)的上端一侧固定安装有横杆(18),横杆(18)以及支撑条(17)上均开设有多个安装孔,且横杆(18)与支撑条(17)之间通过销轴连接。

3.根据权利要求1所述的一种农业种植用杀虫剂的高效喷洒设备,其特征在于:所述药箱(11)为长方体空心结构,药箱(11)的一侧开设有灌药孔。

4.根据权利要求1所述的一种农业种植用杀虫剂的高效喷洒设备,其特征在于:所述药箱(11)安装喷头的一侧底部固定安装有倾斜设置的扰风板(19),扰风板(19)的底部往其转动的切向方向倾斜,药箱(11)跟随齿轮环(7)转动时,扰风板(19)会产生向上流动的风。

5.根据权利要求1所述的一种农业种植用杀虫剂的高效喷洒设备,其特征在于:所述支腿(12)为U形结构,所述支腿(12)的上端内部安装有丝杆(15),多个丝杆(15)之间通过带齿的三角带(14)连接,主体(1)的底部固定安装有第三电机,第三电机的输出端固定安装有齿轮,齿轮与三角带(14)的齿啮合;

丝杆(15)的上端设置有安装环(16),安装环(16)与主体(1)的底部固定连接,丝杆(15)与安装环(16)转动连接,第三电机通过三角带(14)能够带着丝杆转动,实现支腿(12)的升降。

6.根据权利要求3所述的一种农业种植用杀虫剂的高效喷洒设备,其特征在于:所述药箱(11)的底部设置为向外凸起的结构,且水泵位于凸起结构的内腔中。
