专利号: 2022109932985
申请人: 刘帅
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

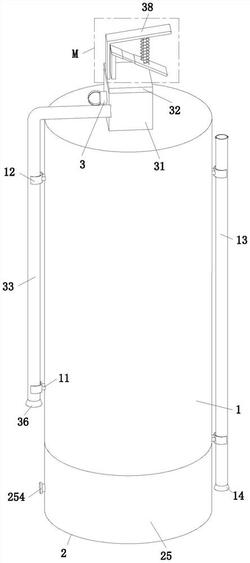

1.一种干粉灭火器,包括圆形空心筒体(1),其特征在于:所述的圆形空心筒体(1)内设置有进气装置(2),圆形空心筒体(1)的顶部设置有移动装置(3);

所述进气装置(2)包括通气管(21),所述圆形空心筒体(1)的底部左右两侧对称开始有放置槽,圆形空心筒体(1)的左右两侧壁开设有和放置槽相连通的安装槽,左侧的放置槽和安装槽内与右侧的放置槽和安装槽内均共同固定安装有通气管(21),通气管(21)呈L形结构,圆形空心筒体(1)的内侧壁左右两侧对称由上至下均匀开设有和通气管(21)的竖直端相连通的出气孔,出气孔呈向下倾斜结构,出气孔内设置有通气组件(22),圆形空心筒体(1)的内侧壁底部还设置有搅拌组件(23),圆形空心筒体(1)的底部中心位置开设有圆形凹槽,圆形凹槽内固定安装有圆柱空心筒(24),圆柱空心筒(24)与通气管(21)水平段相连通,圆形空心筒体(1)的底部还设置有储气组件(25);

所述移动装置(3)包括矩形框(31),所述圆形空心筒体(1)的顶部中心位置开设有矩形通槽,矩形通槽内固定安装有矩形框(31),矩形框(31)的顶部固定安装有矩形块(32),矩形框(31)的左侧靠近下方的位置开设有圆形通孔,圆形通孔内固定安装有圆形管(33),圆形管(33)的底部左右两侧对称开设有固定槽(34),固定槽(34)呈倒L形,固定槽(34)的水平段顶部开设有圆形凹槽,圆形凹槽内通过固定弹簧安装有卡珠(35),圆形管(33)的底部还固定安装有锥形管(36),矩形块(32)的顶部靠近左侧的位置开设有矩形槽,矩形槽内滑动设置有竖直板(37),竖直板(37)的右侧固定安装有密封垫,竖直板(37)上靠近下方的位置开设有漏料孔,矩形块(32)上还设置有启动组件(38);

所述的通气组件(22)包括圆形倾斜管(221),出气孔内固定安装有圆形倾斜管(221),圆形倾斜管(221)远离通气管(21)的一端向下倾斜,圆形倾斜管(221)向下倾斜的一端通过销轴铰接有圆形盖板(222),圆形盖板(222)的底部和圆形倾斜管(221)的内壁之间通过拉簧(223)固定连接,圆形倾斜管(221)内壁还固定安装有滤网板(224);

所述的搅拌组件(23)包括旋转杆(231),所述圆形空心筒体(1)的内侧壁底部转动设置有旋转杆(231),旋转杆(231)的侧壁左右两侧对称固定安装有搅拌板(232),搅拌板(232)上均匀开设有网孔,旋转杆(231)的侧壁前后两侧对称固定安装有固定板(233),固定板(233)上靠近圆形空心筒体(1)内壁的一端均匀固定安装有搅动杆(234);

所述的储气组件(25)包括储气罐(251),所述的圆形空心筒体(1)的底部固定安装有储气罐(251),储气罐(251)的底部中心位置设置有进气孔,进气孔内安装有可拆卸的橡胶塞子(252),储气罐(251)的左侧开设有圆形槽,圆形槽内滑动设置有圆形长杆(253),圆形长杆(253)的侧壁固定安装有橡胶层,圆形长杆(253)的左侧固定安装有位于储气罐(251)外的手柄(254),圆形长杆(253)的右端开设有通气孔,圆形长杆(253)的右端呈梯形结构且贯穿圆柱空心筒(24)的下端;

所述的启动组件(38)包括倒L形板(381),矩形块(32)的顶部靠近左侧的位置固定安装有倒L形板(381),竖直板(37)的顶部通过销轴安装有一号矩形把手(382),一号矩形把手(382)的右侧设置有二号矩形把手(383),一号矩形把手(382)和二号矩形把手(383)的相对面开设有限位槽,限位槽内固定安装有连接弹簧(384),两个连接弹簧(384)的相对面固定安装有连接板(385),连接板(385)的两端均滑动设置在一号矩形把手(382)和二号矩形把手(383)的限位槽内,二号矩形把手(383)的顶部通过销轴安装有弹簧杆(386),弹簧杆(386)的顶部和倒L形板(381)的水平段之间固定连接;

所述的圆形空心筒体(1)的左右两侧壁上下对称固定安装有方形块(11),方形块(11)远离圆形空心筒体(1)的一端固定安装有管卡扣(12),左侧的两个管卡扣(12)对圆形管(33)进行限位,右侧的两个管卡扣(12)之间共同设置有连接管(13),连接管(13)的底部安装有喷嘴(14),连接管(13)的顶部左右两侧对称固定安装有矩形凸起块(15),矩形凸起块(15)的顶部开设有弧形槽;

所述的矩形块(32)的顶部且位于竖直板(37)的右侧开设有移动槽,移动槽内壁左端固定安装有复位弹簧(321),复位弹簧(321)的左侧固定安装有梯形块(322),梯形块(322)的顶部固定安装有拨动块(323),梯形块(322)的左侧倾斜面由上至下向左倾斜,竖直板(37)的右端面靠近上方的位置均匀开设有多个和梯形块(322)配合的卡紧槽;

矩形框(31)的左侧壁且位于与圆形通孔的上方开设有圆形通槽,圆形通槽内开设有环形槽,环形槽内沿周向均匀设置有多个弧形块(311),弧形块(311)滑动设置在环形槽内,弧形块(311)的外侧壁和环形槽之间通过多个挤压弹簧(312)相连接,环形槽和漏料孔之间设置有限位拉销(313),弧形块(311)远离挤压弹簧(312)的一端与限位拉销(313)的环面接触,限位拉销(313)的左侧固定安装有拉环。

2.根据权利要求1所述的一种干粉灭火器,其特征在于:所述搅拌板(232)靠近圆形空心筒体(1)内壁一端由上至下均匀安装有延伸板(235),延伸板(235)和出气孔之间交错设置,延伸板(235)的前后两端均匀固定安装有尖形齿(236)。
