1.一种硼/氮/磷共掺多孔碳纳米片的制备方法，其特征在于包括如下步骤：(1)反应物的预处理：称取适量邻菲罗啉、四硼酸钾、醋酸锌，转移至烧杯中，混合均匀，然后加入磷酸，进行充分混合，干燥后得到反应物；其中，邻菲罗啉、四硼酸钾、醋酸锌和磷酸的用量比分别为5g:5‑15g:5g:4mL；

(2)硼/氮/磷共掺多孔碳纳米片的制备：把步骤(1)得到的反应物倒入瓷舟中并转移至水平管式炉中央部位，在氩气气氛下，以1℃/min升温速率加热至120℃，恒温30min，然后以

2℃/min升温速率加热至380℃，恒温30min，最后以5℃/min升温速率加热至850℃，恒温2h，反应结束后自然降至室温，将得到的产物取出、研磨，经酸洗、蒸馏水洗涤至中性，干燥后得到硼/氮/磷共掺多孔碳纳米片；

2

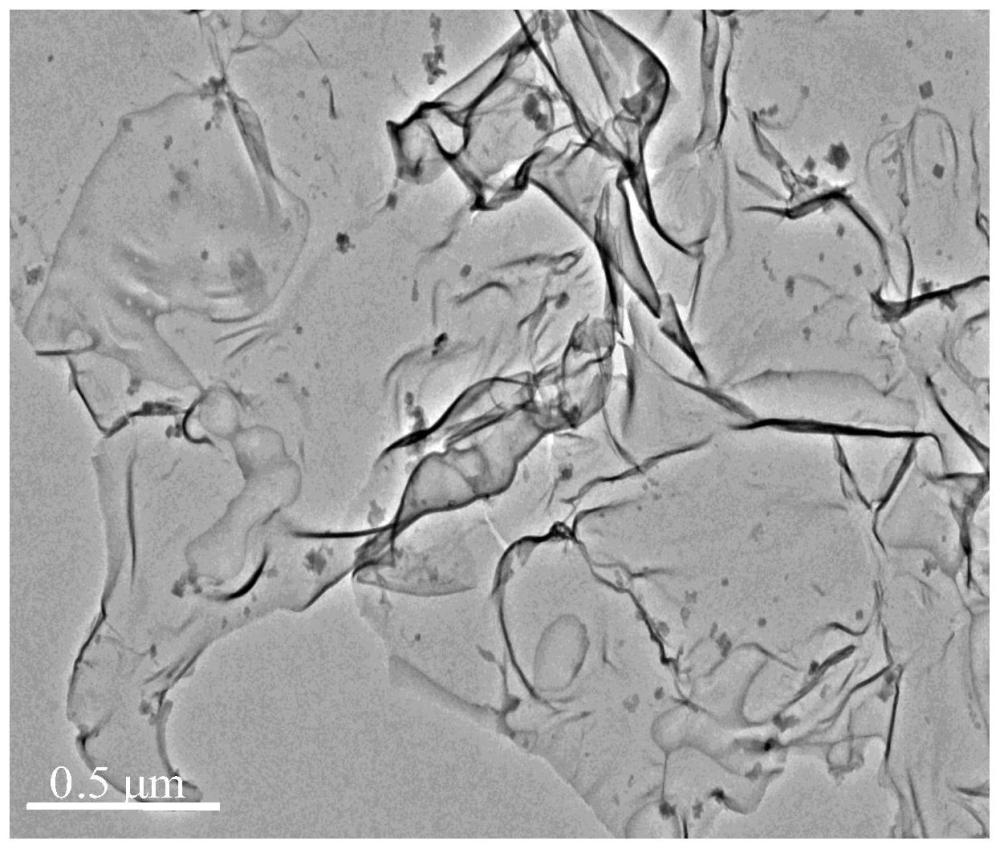

所述硼/氮/磷共掺多孔碳纳米片为超薄碳片结构；比表面积介于393～517m/g之间，总3

孔容介于0.33～0.43cm/g之间。

2.如权利要求1所述的一种硼/氮/磷共掺多孔碳纳米片的制备方法，其特征在于，在步骤(1)中，所述邻菲罗啉的质量为5g，所述四硼酸钾的质量分别为5g、10g、15g，所述醋酸锌的质量为5g，所述磷酸的体积为4mL。

3.如权利要求1所述方法制备的硼/氮/磷共掺多孔碳纳米片作为电极材料在超级电容器中的应用。

4.如权利要求3所述的应用，其特征在于，所得硼/氮/磷共掺多孔碳纳米片作为超级电容器电极材料，在电流密度为0.05A/g时，其比容为249‑441F/g；电流密度增大到10A/g时，其比容保持为178‑303F/g。
