专利号: 2022110171699
申请人: 金陵科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

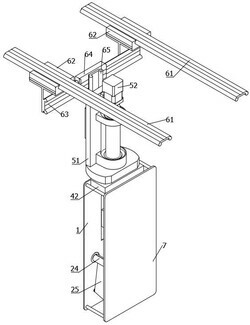

1.一种应力测试的清洁装置,包括试样片,其特征在于:还包括底板(1),所述底板(1)一侧安装有清洁装置,所述清洁装置用于对一个或多个试样片表面同时进行清洗和擦干;

所述清洁装置一端设有传动组件,所述传动组件安装在底板(1)一侧,用于传动清洁装置;

所述底板(1)上方连接有主轴装置,所述主轴装置用于驱动传动组件;

所述主轴装置一侧安装有滑轨组件,所述滑轨组件用于带动主轴装置和底板(1)做轴向运动;

所述清洁装置包括:所述底板(1)下方开设有通孔(11),所述通孔(11)内部滑动连接有第一传动轴(12),所述第一传动轴(12)一端安装有恒压轮(13),另一端连接有壳体(14),所述壳体(14)与底板(1)固定连接,所述壳体(14)内部顶端通过弹簧(15)与第一传动轴(12)表面连接;所述恒压轮(13)上方设有一号张紧轮(21)和二号张紧轮(22),所述一号张紧轮(21)和二号张紧轮(22)均安装在底板(1)靠近恒压轮(13)的一侧;多个所述张紧轮上方设有一号转轮(23)和二号转轮(24),所述一号转轮(23)表面缠绕有擦拭纸(25),所述擦拭纸(25)的自由端依次绕过一号张紧轮(21)、恒压轮(13)和二号张紧轮(22)后固定连接在二号转轮(24)表面;所述一号转轮(23)和二号转轮(24)之间设有注射器本体,所述注射器本体靠近针头(33)的一端安装有一号支架(32),所述一号支架(32)与底板(1)固定连接;

所述传动组件包括:滑块(41),所述滑块(41)位于注射器本体上方且与底板(1)靠近恒压轮(13)的一侧滑动连接,所述滑块(41)远离底板(1)的一侧与注射器本体的活塞芯杆(36)固定连接;盒体(42),所述盒体(42)安装在底板(1)靠近恒压轮(13)的一侧顶端;所述滑块(41)靠近盒体(42)的一侧开设有贯穿的螺纹孔和多个冲孔;所述盒体(42)靠近滑块(41)的一侧转动安装有丝杆(43)和固定安装有多个传动杆(44),所述丝杆(43)远离盒体(42)的一端穿过螺纹孔转动安装在一号支架(32)一侧,多个所述传动杆(44)远离盒体(42)的一端均穿过冲孔固定安装在一号支架(32)一侧;所述盒体(42)内部转动安装有第二传动轴(45),所述盒体(42)远离底板(1)的一侧转动安装有第三传动轴(46),所述第二传动轴(45)一端与丝杆(43)固定连接,所述第三传动轴(46)位于盒体(42)内部的一端通过锥齿轮(47)与第二传动轴(45)啮合传动;所述第二传动轴(45)靠近丝杆(43)的一端安装有一号单向轴承(451),所述第三传动轴(46)靠近锥齿轮(47)的一端安装有二号单向轴承(461);

所述主轴装置包括:二号支架(51),所述二号支架(51)位于底板(1)上方且底端与盒体(42)远离丝杆(43)的一侧拉钉连接,所述二号支架(51)一侧安装有伺服电机(52),所述伺服电机(52)的输出轴与第二传动轴(45)远离丝杆(43)的一端固定连接;所述第三传动轴(46)位于盒体(42)外部的一端与二号转轮(24)远离底板(1)的一端之间张紧有环形带(48)。

2.根据权利要求1所述的一种应力测试的清洁装置,其特征在于:所述恒压轮(13)下表面呈矩形面设置。

3.根据权利要求1所述的一种应力测试的清洁装置,其特征在于:所述注射器本体的针头(33)安装有圆盘(34),所述圆盘(34)内部呈空腔设置且靠近恒压轮(13)的一侧开设有多个出液孔,所述注射器本体的针头(33)与圆盘(34)内部的空腔连通,所述注射器本体的针筒(35)内部填有清洁剂。

4.根据权利要求1所述的一种应力测试的清洁装置,其特征在于:所述滑轨组件包括:

多个第一滑轨(61),多个所述第一滑轨(61)均位于二号支架(51)上方且表面均滑动连接有第一滑板(62);

第二滑轨(63),所述第二滑轨(63)两端分别安装在多个第一滑板(62)下表面且表面滑动连接有第二滑板(64);

第三滑轨(65),所述第三滑轨(65)一端安装在第二滑板(64)表面且表面滑动连接有第三滑板(66),所述第三滑板(66)安装在二号支架(51)远离伺服电机(52)的一侧。

5.根据权利要求1所述的一种应力测试的清洁装置,其特征在于:所述底板(1)靠近清洁装置的一侧通过多个螺栓非永久性固接有挡板(7)。
