专利号: 2022110190134
申请人: 陈燕
专利类型:发明专利
专利状态:授权未缴费
专利领域: 石油、煤气及炼焦工业;含一氧化碳的工业气体;燃料;润滑剂;泥煤
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

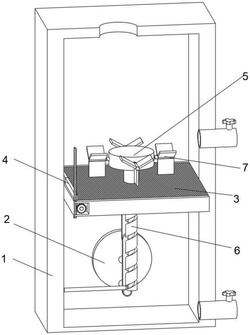

1.一种油田原油采油用油液分离提取装置,包括分离箱(1),其特征在于:所述分离箱(1)下端内壁转动连接有升降组件(2),所述升降组件(2)上端铰接有滤板(3),所述升降组件(2)起到对滤板(3)的升降作用;

所述滤板(3)一侧上方设有多个清理组件(4),所述清理组件(4)起到对滤板(3)的清理作用,避免堵塞,所述滤板(3)顶部连接固定有固定座(5),所述固定座(5)内部转动连接有传动组件(6),所述固定座(5)内部贯穿设有多个搅拌组件(7),所述传动组件(6)起到带动搅拌组件(7)的作用;

所述清理组件(4)包括清理杆(401),所述清理杆(401)内端内壁滑动配合有延伸杆(402),所述延伸杆(402)远离清理杆(401)的一端呈锥形结构设置,所述延伸杆(402)位于清理杆(401)内壁的端面通过弹簧(403)与清理杆(401)连接固定;

所述滤板(3)外壁与分离箱(1)内壁滑动配合,所述滤板(3)靠近清理组件(4)的一侧转动连接有多个蜗杆(301);

所述清理杆(401)外端底面通过销轴与滤板(3)顶面转动连接,所述销轴位于滤板(3)内部的一端套接固定有蜗轮(404),所述蜗轮(404)与蜗杆(301)啮合传动;

所述蜗杆(301)远离滤板(3)的一端连接固定有齿轮(302);

所述分离箱(1)内壁连接固定有多个齿条(103),所述齿条(103)上端外壁穿过滤板(3)底面延伸至上部,所述齿条(103)与齿轮(302)啮合传动。

2.根据权利要求1所述的油田原油采油用油液分离提取装置,其特征在于:所述分离箱(1)右侧外壁贯穿连接有多个阀门(101)。

3.根据权利要求1所述的油田原油采油用油液分离提取装置,其特征在于:所述升降组件(2)包括转盘(201),所述转盘(201)端面靠近外圆处铰接有连杆(202),所述连杆(202)上端与滤板(3)底部铰接;

所述分离箱(1)后侧安装固定有电机(102),所述电机(102)输出端穿过分离箱(1)后壁延伸至内部并与转盘(201)连接固定。

4.根据权利要求1所述的油田原油采油用油液分离提取装置,其特征在于:所述搅拌组件(7)包括呈上下对称结构设置的两个U型杆(701),所述U型杆(701)两端均转动连接有转动杆(702),所述转动杆(702)外端外壁穿过固定座(5)内壁延伸至外部;

所述转动杆(702)外壁连接固定设置有螺旋凸起,所述转动杆(702)外壁的螺旋凸起与固定座(5)贯穿滑动配合设置,所述转动杆(702)远离固定座(5)的一端连接固定有搅拌轮(703)。

5.根据权利要求1所述的油田原油采油用油液分离提取装置,其特征在于:所述传动组件(6)包括传动杆(601),所述传动杆(601)下端穿过固定座(5)内壁延伸至滤板(3)下部,所述传动杆(601)上端与固定座(5)转动连接,所述传动杆(601)位于滤板(3)下侧的外壁开设有螺旋槽(602);

所述分离箱(1)下部内壁连接固定有导杆(104),所述导杆(104)外壁与螺旋槽(602)内壁滑动配合。

6.根据权利要求5所述的油田原油采油用油液分离提取装置,其特征在于:所述传动杆(601)位于固定座(5)内的端部连接固定有L型杆(603),所述传动杆(601)呈偏心结构设置,所述L型杆(603)上侧设有连接杆(604),所述连接杆(604)其中一端通过销轴与其中一个U型杆(701)外壁转动连接。

7.根据权利要求6所述的油田原油采油用油液分离提取装置,其特征在于:所述连接杆(604)另一端外壁与L型杆(603)顶面的槽内滑动配合,所述连接杆(604)连接的销轴另一端穿过其中一个U型杆(701)外壁延伸至外部并连接固定有拨杆(605),所述拨杆(605)另一端通过销轴与另一个U型杆(701)外壁转动连接。
