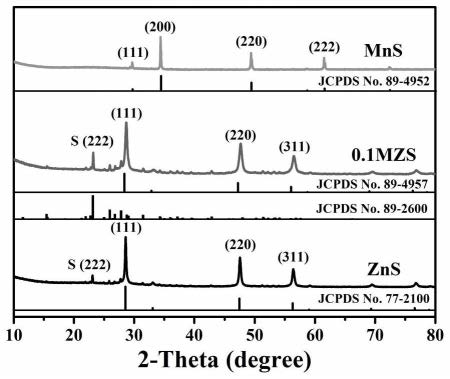

1.S掺杂缺陷态固溶体的制备方法，其特征在于：所述S掺杂缺陷态固溶体为S掺杂MnxZn1‑xS缺陷态固溶体，记为S‑MZS；或者，所述S掺杂缺陷态固溶体为S掺杂MnxIn1‑xS缺陷态固溶体，记为S‑MIS；所述S‑MZS是以水合硫酸锰MnSO4·H2O、水合硝酸锌Zn(NO3) 2·6H2O和硫代乙酰胺CH3CSNH2作为原料，经一步水热反应获得；所述S‑MIS是以水合硫酸锰MnSO4·H2O、水合硝酸铟In(NO3) 3·yH2O和硫代乙酰胺CH3CSNH2作为原料，经一步水热反应获得。2.根据权利要求1所述的制备方法，其特征在于，所述S‑MZS的制备步骤为：将MnSO4·H2O、Zn(NO3)2·6H2O、10mmol的CH3CSNH2加入到100mL聚四氟乙烯反应釜中；再向反应釜中加入60mL去离子水，搅拌均匀后，将反应釜密封于钢套中，180℃水热反应24h；反应结束后，冷却至室温，所得产物经洗涤、干燥，即获得S‑MZS；其中：MnSO4·H2O和Zn(NO3)2·6H2O的摩尔比为x:1‑x，CH3CSNH2的摩尔量占MnSO4·H2O和Zn(NO3)2·6H2O总摩尔量的3～4倍。3.根据权利要求1所述的制备方法，其特征在于，所述S‑MIS的制备步骤为：将MnSO4·H2O、In(NO3)3·yH2O、10mmol的CH3CSNH2加入到100mL聚四氟乙烯反应釜中；再向反应釜中加入60mL去离子水，搅拌均匀后，将反应釜密封于钢套中，180℃水热反应24h；反应结束后，冷却至室温，所得产物经洗涤、干燥，即获得S‑MIS；其中：MnSO4·H2O和In(NO3)3·yH2O的摩尔比为x:1‑x，CH3CSNH2的摩尔量占MnSO4·H2O和In(NO3)3·yH2O总摩尔量的3～4倍。4.根据权利要求1、2或3所述的制备方法，其特征在于：0
