专利号: 2022110850863
申请人: 苗春杰
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

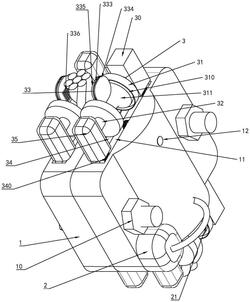

1.一种起重机钢丝绳末端涂油机,包括两个壳体(1),其特征在于:所述两个壳体(1)通过螺栓(10)可拆卸连接,所述壳体(1)内设有油脂腔(13),所述油脂腔(13)内壁圆周均匀设有多个挤出件(16),所述壳体(1)上固定设有气泵(2),所述壳体(1)两端分别对称设有两个辅助机构(3);

所述辅助机构(3)包括一转动设置的转动轮(31),所述转动轮(31)上连接设有清理件(33),所述转动轮(31)上开设有拱形通道(311),两个所述拱形通道(311)之间围合成一用于钢丝绳通过的圆形通道(3100);

所述辅助机构(3)还包括一开设在所述壳体(1)一端面的滑槽(11),所述滑槽(11)内滑动设有支撑板(34),所述支撑板(34)与所述滑槽(11)内壁通过多个弹簧(340)连接,所述支撑板(34)上设有电机(30)和配重块(35),所述电机(30)输出轴端固定设有所述转动轮(31),所述转动轮(31)与所述配重块(35)通过一转轴(32)转动连接;

所述拱形通道(311)两侧内壁均开设有环形槽(310),所述环形槽(310)内壁固定设有贴合板(312),所述环形槽(310)内滑动设有滑块(331),所述滑块(331)上固定设有橡胶塞(332),所述橡胶塞(332)与所述贴合板(312)相抵接,两个所述滑块(331)上固定设有一所述清理件(33);

所述清理件(33)包括高弹力橡皮(333)、光滑弹性布(334)和粗糙弹性布(335),所述高弹力橡皮(333)一端面固定设有光滑弹性布(334),另一端面固定设有粗糙弹性布(335),所述粗糙弹性布(335)上固定设有多个凸块(336)。

2.如权利要求1所述的一种起重机钢丝绳末端涂油机,其特征在于:所述壳体(1)上设有凹槽(17),两个所述凹槽(17)围合成一用于钢丝绳通过的通孔(170)。

3.如权利要求1所述的一种起重机钢丝绳末端涂油机,其特征在于:所述油脂腔(13)内滑动设有一活塞(14),所述活塞(14)将所述油脂腔(13)分割成挤出腔(130)和充气腔(131),且所述挤出腔(130)内壁半圆周均匀设有多个所述挤出件(16)。

4.如权利要求3所述的一种起重机钢丝绳末端涂油机,其特征在于:所述气泵(2)通过软管(21)与所述充气腔(131)连通。

5.如权利要求1所述的一种起重机钢丝绳末端涂油机,其特征在于:所述壳体(1)上还设有一冲液件(12),所述冲液件(12)与挤出腔(130)连通。
