专利号: 2022111262479
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2023-09-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

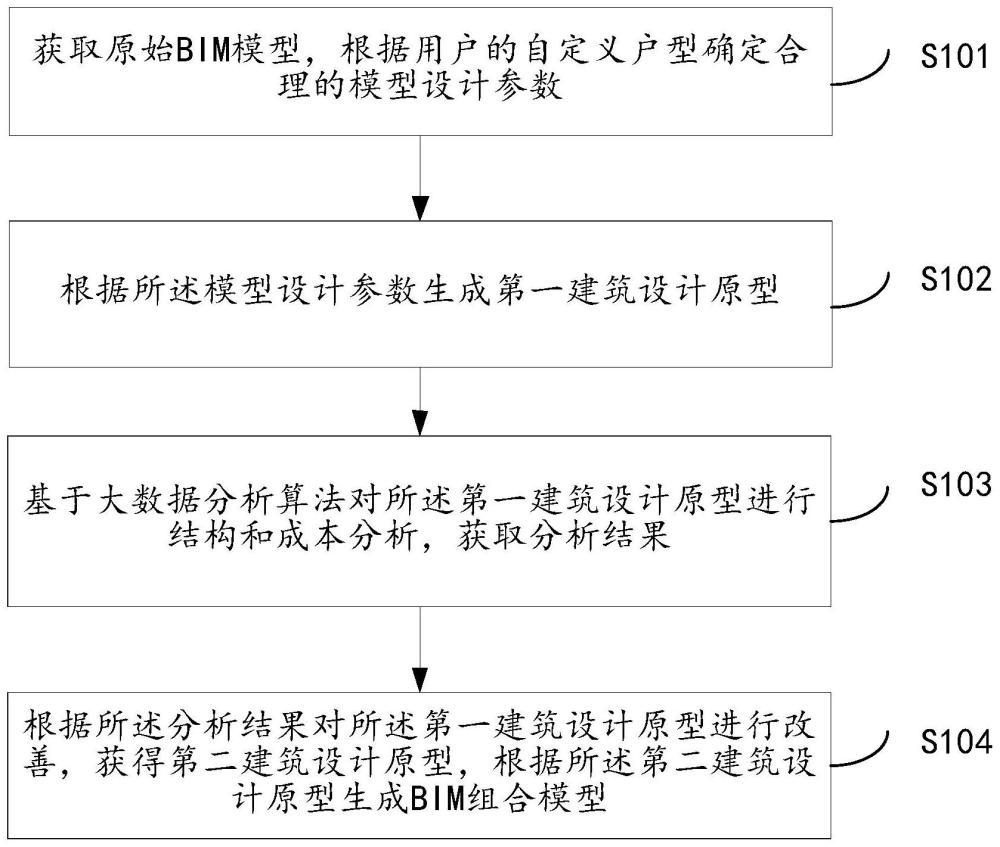

1.一种基于BIM的智能建筑设计方法,其特征在于,包括以下步骤:获取原始BIM模型,根据用户的自定义户型确定合理的模型设计参数;

根据所述模型设计参数生成第一建筑设计原型;

基于大数据分析算法对所述第一建筑设计原型进行结构和成本分析,获取分析结果;

根据所述分析结果对所述第一建筑设计原型进行改善,获得第二建筑设计原型,根据所述第二建筑设计原型生成BIM组合模型;

在基于大数据分析算法对所述第一建筑设计原型进行结构和成本分析,获取分析结果之前,所述方法还包括:将所述第一建筑设计原型进行建筑单元划分,获取划分结果;

基于所述划分结果和自定义户型的户型参数确定每个划分建筑单元的结构参数;

根据每个划分建筑单元的结构参数对该划分建筑单元进行BIM单元建模,获取第一建模结果;

将每个划分建筑单元的第一建模结果进行组合以生成第一建筑设计原型对应的第二建模结果;

基于大数据分析算法对所述第一建筑设计原型进行结构和成本分析,获取分析结果,包括:对所述第二建模结果进行结构拆分,获取拆分结果;

对所述拆分结果中每个拆分结构进行各项动态操作模拟,获取结构模拟数据;

基于所述大数据分析算法根据所述结构模拟数据分析出第一建筑设计原型的结构稳定性和合理性,获取第一分析数据;

基于所述大数据分析算法对所述第一建筑设计原型进行材料成本分析,获取第二分析数据;

将所述第一分析数据和第二分析数据进行整合以获得所述分析结果;

所述根据所述分析结果对所述第一建筑设计原型进行改善,获得第二建筑设计原型,根据所述第二建筑设计原型生成BIM组合模型,包括:根据所述分析结果确定第一建筑设计原型中的待改善结构;

获取每个待改善结构的构件参数以及成本信息;

根据每个待改善结构的构件参数以及成本信息在预设数据库中筛选出该待改善结构的可替换结构;

将所有可替换结构结构对第一建筑设计原型中的待改善结构进行替换,替换完毕后,获得所述第二建筑设计原型;

将所述第二建筑设计原型导入到原始BIM模型中以生成BIM组合模型。

2.根据权利要求1所述基于BIM的智能建筑设计方法,其特征在于,所述获取原始BIM模型,根据用户的自定义户型确定合理的模型设计参数,包括:对所述自定义户型进行特征提取,获取提取结果;

根据所述提取结果确定建筑设计特征;

将所述建筑设计特征输入到所述原始BIM模型中筛选出适配的设计模型组件;

根据所述设计模型组件和自定义户型的户型参数确定自定义户型对应的模型设计参数。

3.根据权利要求1所述基于BIM的智能建筑设计方法,其特征在于,所述根据所述模型设计参数生成第一建筑设计原型,包括:根据自定义户型的户型参数绘制自定义户型对应的建筑轮廓图;

通过所述模型设计参数构建自定义户型的建筑信息化CAD模型;

将所述建筑轮廓图和建筑信息化CAD模型进行融合处理,根据所述处理结果确定自定义户型对应的CAD建筑设计图;

根据所述CAD建筑设计图生成自定义户型对应的第一建筑设计原型。

4.根据权利要求1所述基于BIM的智能建筑设计方法,其特征在于,所述方法还包括:根据所述BIM组合模型获得所述自定义户型的建筑模型数据;

对所述建筑模型数据进行属性筛选,筛选出力学属性和光学属性;

根据所述力学属性和光学属性对BIM组合模型进行安全性和舒适性评估,获取评估结果;

根据所述评估结果生成BIM组合模型的分析报告并将其上传到用户的手机终端。

5.根据权利要求1所述基于BIM的智能建筑设计方法,其特征在于,所述对所述第二建模结果进行结构拆分,获取拆分结果,包括:对所述第二建模结果进行点云切割,获取切割结果;

根据所述切割结果获取每个切割部分的三维点云信息;

提取每个切割部分的三维点云信息中的数据特征,获得每个切割部分对应的完整特征数据和独立特征数据;

根据每个切割部分的完整特征数据和独立特征数据构建该切割部分的变形矩阵;

获取每个切割部分的变形矩阵中的固定矩阵因子和变化矩阵因子;

根据每个切割部分的固定矩阵因子对应的第一特征数据生成该切割部分对应的建模结构。

6.根据权利要求1所述基于BIM的智能建筑设计方法,其特征在于,所述方法还包括:获取所述BIM组合模型对应的工程源数据;

根据所述工程源数据生成BIM组合模型对应的项目需求信息;

将所述项目需求信息上传到用户的手机终端。

7.一种基于BIM的智能建筑设计系统,其特征在于,该系统包括:确定模块,用于获取原始BIM模型,根据用户的自定义户型确定合理的模型设计参数;

第一生成模块,用于根据所述模型设计参数生成第一建筑设计原型;

分析模块,用于基于大数据分析算法对所述第一建筑设计原型进行结构和成本分析,获取分析结果;

第二生成模块,用于根据所述分析结果对所述第一建筑设计原型进行改善,获得第二建筑设计原型,根据所述第二建筑设计原型生成BIM组合模型;

在基于大数据分析算法对所述第一建筑设计原型进行结构和成本分析,获取分析结果之前,所述系统还用于:将所述第一建筑设计原型进行建筑单元划分,获取划分结果;

基于所述划分结果和自定义户型的户型参数确定每个划分建筑单元的结构参数;

根据每个划分建筑单元的结构参数对该划分建筑单元进行BIM单元建模,获取第一建模结果;

将每个划分建筑单元的第一建模结果进行组合以生成第一建筑设计原型对应的第二建模结果;

基于大数据分析算法对所述第一建筑设计原型进行结构和成本分析,获取分析结果,包括:对所述第二建模结果进行结构拆分,获取拆分结果;

对所述拆分结果中每个拆分结构进行各项动态操作模拟,获取结构模拟数据;

基于所述大数据分析算法根据所述结构模拟数据分析出第一建筑设计原型的结构稳定性和合理性,获取第一分析数据;

基于所述大数据分析算法对所述第一建筑设计原型进行材料成本分析,获取第二分析数据;

将所述第一分析数据和第二分析数据进行整合以获得所述分析结果;

所述根据所述分析结果对所述第一建筑设计原型进行改善,获得第二建筑设计原型,根据所述第二建筑设计原型生成BIM组合模型,包括:根据所述分析结果确定第一建筑设计原型中的待改善结构;

获取每个待改善结构的构件参数以及成本信息;

根据每个待改善结构的构件参数以及成本信息在预设数据库中筛选出该待改善结构的可替换结构;

将所有可替换结构结构对第一建筑设计原型中的待改善结构进行替换,替换完毕后,获得所述第二建筑设计原型;

将所述第二建筑设计原型导入到原始BIM模型中以生成BIM组合模型。
