专利号: 2022111400888
申请人: 南通朗壹建筑科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

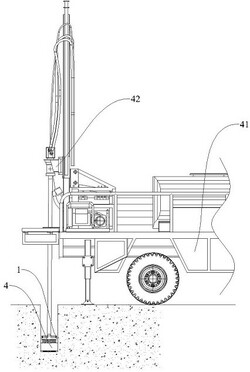

摘要:

权利要求书:

1.一种用于建筑施工的井道挖掘钻进设备,其特征在于,包括:

驱动组件,其输出端连接有连接板,连接板上套装固定有空心杆;

内环钻体和外环钻体,内环钻体套装固定在空心杆下部,外环钻体通过竖直设置的导向结构滑动连接在内环钻体上,且内环钻体和外环钻体的相邻面上开设有多个安装槽,内环钻体上的安装槽和外环钻体的安装槽一一对应;在外环钻体与连接板及内环钻体与连接板之间均分别连接有弹性连接件;

两个伸缩杆,平行设置在每两个相对应的安装槽内的同一竖直平面内,伸缩杆的端部与对应的安装槽的内壁铰接;

多个连接块,套设在两个伸缩杆上,其内部转动连接有与对应的伸缩杆滑动连接的球体,同一伸缩杆上相邻的两个连接块之间及连接块与伸缩杆的端部之间分别连接有压簧;

连接管,穿设在不同伸缩杆上相对的两个连接块上,且连接管上套装有与两个连接块连接的第一拉簧,连接管活动连接在对应连接块内部的球体上开设的活动槽内,其上端穿出活动槽后与连接块连接,其下端穿出活动槽依次穿过连接块、安装槽内底面开设的槽缝及槽缝下方设置的支撑板,且与支撑板活动连接;

切削刀组,其包括端部铰接的四个钻刀形成的一个四边形刀组;

传动组件,设置在连接管的下端部和四边形刀组的铰接端之间,用于在连接管产生倾斜时带动四边形刀组发生变形,传动组件还包括:支撑板底部设置的支架,支架底部设置有两个固定端固定连接的伸缩结构,两个伸缩结构的输出端铰接在四边形刀组其中一组相对的两个铰接端上,两个伸缩结构的固定端上设置有导轨,该导轨与伸缩结构垂直,所述导轨内滑动连接有滑动块,滑动块与四边形刀组的另外一组相对的两个铰接端上设置的挡块接触,所述伸缩结构的侧面与滑动块对应的铰接端之设置有复位弹簧,所述滑动块的顶部与连接管球铰接;当连接管倾斜时,通过活动块移动会带动滑动块沿导轨移动,从而推动挡块使得四边形刀组相对的两个对角距离增大,进而增加四边形刀组上的钻刀的破碎面积。

2.根据权利要求1所述的一种用于建筑施工的井道挖掘钻进设备,其特征在于,所述伸缩结构包括:导向筒,所述导向筒内滑动连接有活动杆,活动杆伸出导向筒的一端与铰接轴铰接,其中,复位弹簧的一端与导向筒连接,复位弹簧的另一端与挡块连接。

3.根据权利要求1所述的一种用于建筑施工的井道挖掘钻进设备,其特征在于,所述连接管的下端部连接有第二拉簧,所述第二拉簧背离连接管的一端连接有一段空心的铰接管,所述铰接管与连接管滑动连接,铰接管的下端穿过支撑板且与支撑板活动连接,铰接管的下端部球铰接有活动块,活动块与滑动块的顶部连接。

4.根据权利要求1所述的一种用于建筑施工的井道挖掘钻进设备,其特征在于,所述伸缩杆包括支撑杆及滑动连接在支撑杆上的套管,所述支撑杆与套管相背离的一端均设置有铰接头,铰接头与对应的安装槽的内壁铰接,其中,端部的压簧连接在铰接头与靠近铰接头的连接块之间。

5.根据权利要求1所述的一种用于建筑施工的井道挖掘钻进设备,其特征在于,在外环钻体和内环钻体的底部均布设置有多个固定刀,所述多个固定刀绕空心杆的中心均布设置。

6.根据权利要求1所述的一种用于建筑施工的井道挖掘钻进设备,其特征在于,导向结构包括多个导向凸起,多个导向凸起沿内环钻体轴向设置在内环钻体的外圈,外环钻体的内圈开设有多个与导向凸起匹配的导向槽。

7.根据权利要求1所述的一种用于建筑施工的井道挖掘钻进设备,其特征在于,所述第一拉簧的内径远大于连接管的外径,所述压簧远大于伸缩杆的直径。

8.根据权利要求1所述的一种用于建筑施工的井道挖掘钻进设备,其特征在于,活动槽的槽宽大于连接管的直径。
