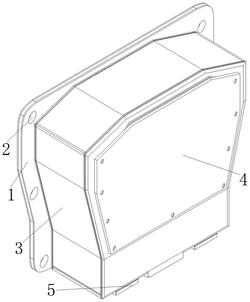

1.一种碳纤维压纱断纱装置，包括板片(1)，所述板片(1)两侧开设有安装孔(2)，所述板片(1)前侧固定连接有仓罩(3)，所述仓罩(3)前部顶侧铰接有盖板(4)；

其特征在于：还包括压断机构(5)，所述仓罩(3)内部设置有压断机构(5)，所述压断机构(5)包括固定于仓罩(3)中部顶侧的矩形柱块(51)、分别安装于矩形柱块(51)左右两侧的第一压紧结构(52)和第二压紧结构(53)以及设置于矩形柱块(51)底侧具有移位滑切碳纤维纱线作用的裁断结构(54)；

所述第一压紧结构(52)和第二压紧结构(53)后侧均与仓罩(3)相固定，所述裁断结构(54)安装于第一压紧结构(52)和第二压紧结构(53)内部底侧。

2.根据权利要求1所述一种碳纤维压纱断纱装置，其特征在于：所述第一压紧结构(52)和第二压紧结构(53)的结构大小相同，并且左右对称设置于矩形柱块(51)中部。

3.根据权利要求2所述一种碳纤维压纱断纱装置，其特征在于：所述第一压紧结构(52)包括右侧与矩形柱块(51)相连接的支板(521)、连接于支板(521)顶侧的摆动下压组件(522)、包裹于摆动下压组件(522)底侧外表面的限位套座(523)、与限位套座(523)底侧相连接的外支座(524)以及连接于摆动下压组件(522)底端部的压紧组件(525)；

所述摆动下压组件(522)内侧与所述矩形柱块(51)相连接，所述外支座(524)连接于支板(521)底侧，并且外支座(524)内侧与所述裁断结构(54)相连接。

4.根据权利要求3所述一种碳纤维压纱断纱装置，其特征在于：所述摆动下压组件(522)包括一侧与所述矩形柱块(51)相固定的支承座(5221)、安装于支承座(5221)后部的安装架(5222)、连接于安装架(5222)内侧的伺服电机(5223)、连接于伺服电机(5223)顶部输出端的蜗杆(5224)、啮合于蜗杆(5224)一侧的蜗轮(5225)、连接于蜗轮(5225)中部的转盘(5226)、连接于转盘(5226)一侧的推杆(5227)以及转动连接于推杆(5227)底端部的推块(5228)；

所述蜗杆(5224)顶端部与安装架(5222)转动连接，所述蜗轮(5225)前侧中部与支承座(5221)转动连接，所述推块(5228)纵向滑动连接于限位套座(523)内部顶侧。

5.根据权利要求4所述一种碳纤维压纱断纱装置，其特征在于：所述压紧组件(525)包括顶端部与推块(5228)相连接的立杆(5251)、连接于立杆(5251)底端部的筒套(5252)、设置于筒套(5252)内部顶侧的弹簧(5253)、连接于弹簧(5253)另一端的内杆(5254)以及安装于内杆(5254)底端部的压块(5255)；

筒套(5252)外表面与所述限位套座(523)纵向滑动连接，所述内杆(5254)外表面与筒套(5252)内壁相接触。

6.根据权利要求5所述一种碳纤维压纱断纱装置，其特征在于：所述筒套(5252)内部左右两侧设置有凹槽，并且所述内杆(5254)顶端部两侧的凸出部分别插入两个凹槽内与其滑动连接。

7.根据权利要求1所述一种碳纤维压纱断纱装置，其特征在于：所述裁断结构(54)包括顶端部与所述矩形柱块(51)相固定的外框座(541)、安装于外框座(541)内部右上侧的气缸(542)、连接于气缸(542)另一侧输出端的滑块(543)、横向滑动于滑块(543)左侧的滑座(544)、连接于滑座(544)另一侧的刀片(545)、连接于刀片(545)左侧的定位板(546)以及一体成型于定位板(546)顶端部的板片(547)，所述板片(547)顶端部与外框座(541)相固定。

8.根据权利要求7所述一种碳纤维压纱断纱装置，其特征在于：所述外框座(541)底部中侧开设有穿槽，并且穿槽与所述刀片(545)位于同一垂直平面上。

9.根据权利要求7所述一种碳纤维压纱断纱装置，其特征在于：所述刀片(545)靠近所述定位板(546)的一侧设置有两个定位柱(5451)，且两个定位柱(5451)位于前后两侧。

10.根据权利要求9所述一种碳纤维压纱断纱装置，其特征在于：所述定位板(546)前后两侧开设有滑槽(5461)，并且刀片(545)上的定位柱(5451)贯穿滑槽(5461)内侧与其滑动连接。
