专利号: 2022111531899
申请人: 华中伟业建设集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

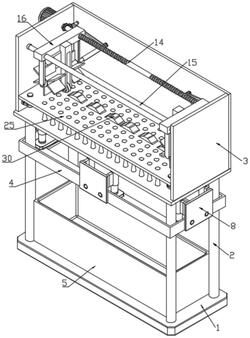

1.一种市政污水处理系统,其特征在于,包括底座(1)、固定安装在所述底座(1)上的收集箱(5)以及通过多根立柱(2)固定安装在所述底座(1)上的箱体(3),所述箱体(3)用于盛装待处理的市政污水;

所述市政污水处理系统还包括固定安装在多根所述立柱(2)上的框板(4),所述框板(4)位于所述箱体(3)与所述收集箱(5)二者之间,用于设置半透膜滤纸,且所述框板(4)上安装多组用于对半透膜滤纸进行固定的弹性按压机构;

所述箱体(3)中通过双向驱动机构活动设置有两个平移板(16),两个所述平移板(16)在所述箱体(3)中对称分布;

所述平移板(16)上转动安装有一个圆辊(23),所述圆辊(23)的外周上固定设置有多个搅拌叶片,且所述圆辊(23)的转动轴通过传动机构同所双向驱动机构连接;

所述箱体(3)中还通过多组弹性机构活动设置有滤板(25),且所述箱体(3)的底壁上固定设置有多个针体(26),所述针体(26)用于对所述滤板(25)上的滤孔进行疏通,所述弹性机构同所述平移板(16)配合;

所述双向驱动机构包括转动安装在所述箱体(3)中的双向丝杆(14)、固定安装在所述箱体(3)中的导向杆(15)以及安装于所述箱体(3)外壁上的驱动电机(13),所述驱动电机(13)的输出端同所述双向丝杆(14)连接;

其中,所述双向丝杆(14)与所述导向杆(15)均贯穿两个所述平移板(16),所述平移板(16)与所述双向丝杆(14)螺纹连接,同所述导向杆(15)滑动连接;

所述传动机构包括转动安装在所述箱体(3)内壁上的传动轴以及首端通过轴件(18)转动连接的第一连杆(19)与第二连杆(20),所述传动轴通过锥齿轮组(24)同所述双向丝杆(14)连接,并同所述第一连杆(19)的尾端转动连接,且所述第二连杆(20)的尾端同所述圆辊(23)的转动轴连接;

其中,所述轴件(18)通过第一传动带(21)连接所述传动轴,并通过第二传动带(22)同所述圆辊(23)的转动轴连接;

所述弹性机构包括固定安装在所述箱体(3)内壁上的突起块(27)、固定安装在所述突起块(27)上的导向柱(28)以及套设在所述导向柱(28)外周上的第二弹簧(29);

所述滤板(25)同所述导向柱(28)滑动连接,且所述第二弹簧(29)的一端连接所述滤板(25),另一端同所述突起块(27)连接;

所述滤板(25)上还等距固定设置有多个凸起部(30),所述凸起部(30)的两侧均设置有倾斜面,且所述平移板(16)上转动安装有一个滚轮(17),所述滚轮(17)同所述滤板(25)滚动贴合。

2.根据权利要求1所述的一种市政污水处理系统,其特征在于,所述框板(4)的侧部上固定安装有多个侧板(8),所述弹性按压机构包括固定安装在所述侧板(8)上的两个导向筒(9)、贯穿所述导向筒(9)并与之滑动套合的伸缩杆(10)以及固定安装在所述伸缩杆(10)朝向所述框板(4)一端的压板(12),且所述导向筒(9)中还设置有同所述伸缩杆(10)连接的弹性件。

3.根据权利要求2所述的一种市政污水处理系统,其特征在于,所述伸缩杆(10)上设置有分型面,所述弹性件包括套设在所述伸缩杆(10)上的第一弹簧(11)。

4.根据权利要求3所述的一种市政污水处理系统,其特征在于,所述第一弹簧(11)的一端连接所述分型面,另一端同所述导向筒(9)的筒壁连接。

5.一种应用如权利要求3或4所述的处理系统对市政污水进行处理的方法,其特征在于,包括以下步骤:步骤一,通过弹性按压机构将半透膜滤纸布设至框板上;

步骤二,将待处理的市政污水输入至箱体中,滤板对市政污水进行一级过滤处理;

步骤三,经过一级过滤处理的污水流至半透膜滤纸上,半透膜滤纸对污水进行二级过滤处理;

步骤四,经过二级过滤处理的污水流入至收集箱中,对收集箱中的污水进行曝气处理;

步骤五,打开阀门,对收集箱中的水进行排放。

6.一种如权利要求5所述的市政污水处理的方法,其特征在于,在对市政污水开始进行处理之前,工作人员需要将一次性的半透膜滤纸铺设至框板(4)中,首先将伸缩杆(10)向上提拉,伸缩杆(10)上的分型面便会对第一弹簧(11)进行压缩,第一弹簧(11)储备一定的弹性势能,且压板(12)与框板(4)之间空出一定的间隔,将半透膜滤纸铺设至框板(4)中,再松开伸缩杆(10),第一弹簧(11)释放弹性势能反弹,使得压板(12)将半透膜滤纸压紧固定于框板(4)中,保证半透膜滤纸对污水顺利地进行二级过滤。
