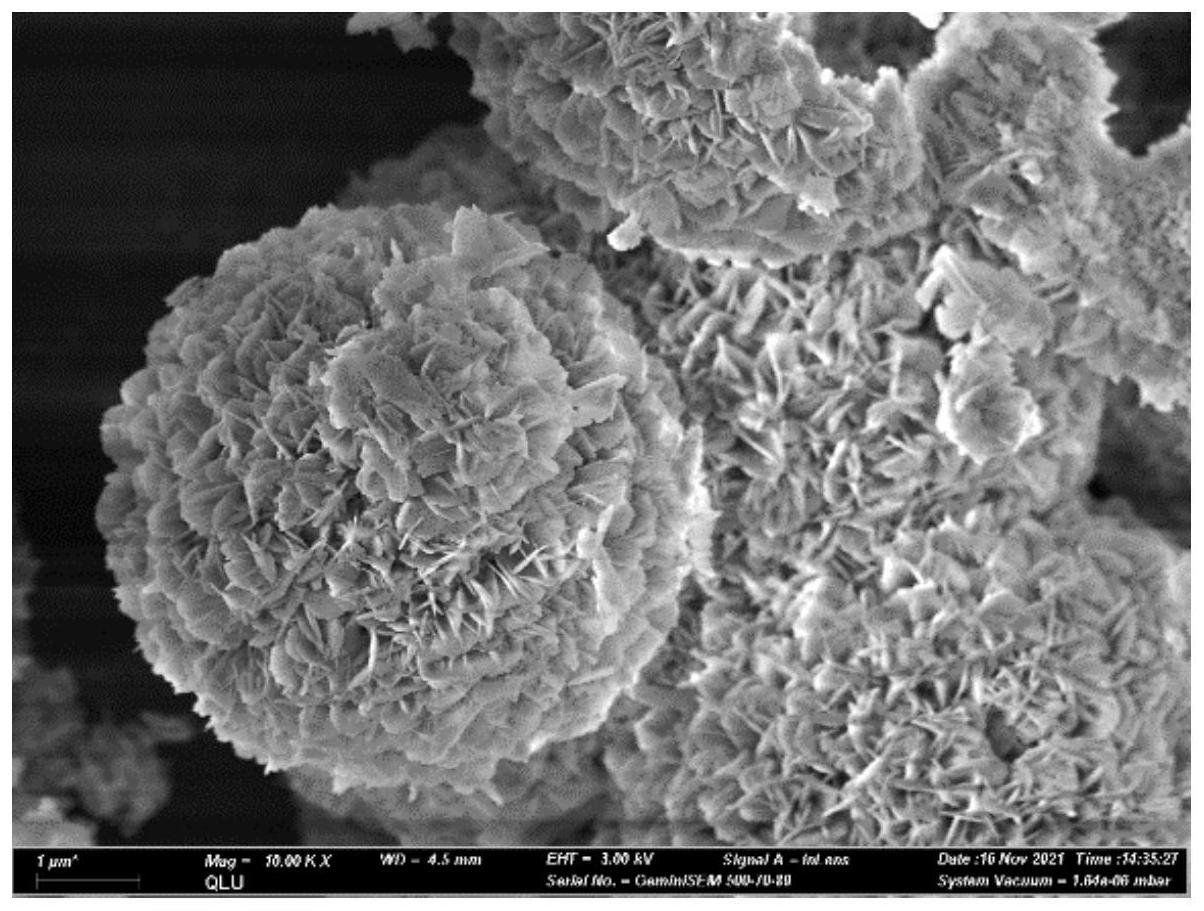

1.一种重瓣空心花球状γ‑氧化铝微球，其特征在于，所述微球为重瓣空心花球状，由空心球壳构成，所述空心球壳由密集的γ‑氧化铝薄片通过穿插堆叠而成，所述微球的直径2

为4～6μm，壁厚为0.9～2.0μm，比表面积为280～310m/g；所述微球的制备过程中采用聚丙烯酰胺作为表面活性剂。

2.如权利要求1所述的重瓣空心花球状γ‑氧化铝微球的制备方法，其特征在于，包括以下步骤：(1)将Al2(SO4)3·18H2O和尿素加入到去离子水中溶解，得到混合液A；再向混合液A中加入聚丙烯酰胺溶液，搅拌均匀得到混合液B；

(2)将所述混合液B转移至密闭容器中，并进行加热得到混合液C，将混合液C冷却，然后依次经过过滤、洗涤、干燥，得到前驱体；

(3)将前驱体煅烧，得到重瓣空心花球状γ‑氧化铝微球。

3.根据权利要求2所述的重瓣空心花球状γ‑氧化铝微球的制备方法，其特征在于，步骤(1)中所述Al2(SO4)3·18H2O、去离子水和尿素的质量比为3.1:75:1。

4.根据权利要求2所述的重瓣空心花球状γ‑氧化铝微球的制备方法，其特征在于，步骤(1)中所述混合液B中Al2(SO4)3·18H2O与聚丙烯酰胺的质量比为(830～248)∶1，聚丙烯

7 8

酰胺的数均分子量为8.0×10～1.5×10。

5.根据权利要求2所述的重瓣空心花球状γ‑氧化铝微球的制备方法，其特征在于，步骤(1)中所述搅拌时间为60min。

6.根据权利要求2所述的重瓣空心花球状γ‑氧化铝微球的制备方法，其特征在于，步骤(2)中所述的密闭容器为压力釜；加热条件为在180℃下保温24h。

7.根据权利要求2所述的重瓣空心花球状γ‑氧化铝微球的制备方法，其特征在于，步骤(2)所述洗涤方法为用去离子水将过滤得到的固体洗涤至中性。

8.根据权利要求2所述的重瓣空心花球状γ‑氧化铝微球的制备方法，其特征在于，步骤(2)所述干燥条件为于50℃下干燥24h。

9.根据权利要求2所述的重瓣空心花球状γ‑氧化铝微球的制备方法，其特征在于，步骤(3)所述煅烧条件为在马弗炉中于550℃下煅烧3h。
