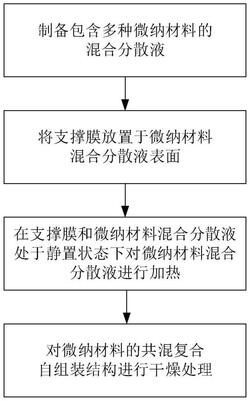

1.一种基于蒸发驱动的共混纳米复合薄膜制备方法，其特征在于，包括以下步骤：制备至少包含两种微纳材料的混合分散液，所述微纳材料包括MXene、碳纳米管、聚苯乙烯微球、二硫化钼、氮化硼或氧化石墨烯，所述混合分散液的浓度为0.1g/L～10g/L；

将有多个通孔的支撑膜放置于混合分散液表面，所述通孔的孔径大于溶剂分子直径且小于各种微纳材料颗粒直径；

在支撑膜和混合分散液处于静置状态下对混合分散液进行加热，微纳材料颗粒在支撑膜的下表面自组装形成微纳材料的共混复合自组装结构；

对微纳材料的共混复合自组装结构进行干燥处理，得到微纳材料共混复合膜。

2.根据权利要求1所述的基于蒸发驱动的共混纳米复合薄膜制备方法，其特征在于，所述支撑膜包括有机膜或无机膜。

3.根据权利要求2所述的基于蒸发驱动的共混纳米复合薄膜制备方法，其特征在于，所述有机膜包括聚醚砜膜或聚丙烯膜，所述无机膜为三氧化二铝无机膜。

4.根据权利要求1所述的基于蒸发驱动的共混纳米复合薄膜制备方法，其特征在于，所述通孔的孔径为20纳米到5微米。

5.根据权利要求1所述的基于蒸发驱动的共混纳米复合薄膜制备方法，其特征在于，在支撑膜和微纳材料混合分散液处于静置状态下对微纳材料混合分散液进行加热时，采用水浴方式进行加热，加热温度为40～85℃，加热时间为20分钟到120分钟。

6.根据权利要求1所述的基于蒸发驱动的共混纳米复合薄膜制备方法，其特征在于，所述干燥处理包括自然风干或真空烘干。

7.根据权利要求1所述的基于蒸发驱动的共混纳米复合薄膜制备方法，其特征在于，在制备所述混合分散液时，添加表面活性剂。

8.一种微纳材料共混复合膜，其特征在于，通过使用权利要求1‑7任一所述的方法制备得到。
