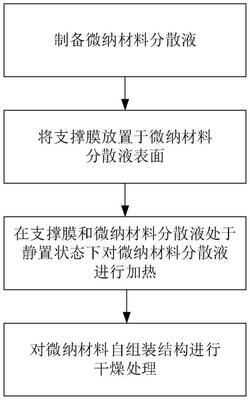

1.一种微纳材料大面积薄膜制备方法，其特征在于，包括以下步骤：制备微纳材料分散液；

将有多个通孔的支撑膜放置于微纳材料分散液表面，所述通孔的孔径大于溶剂分子直径且小于微纳材料颗粒直径；

在支撑膜和微纳材料分散液处于静置状态下对微纳材料分散液进行加热，微纳材料颗粒在支撑膜的下表面自组装形成微纳材料自组装结构；

对微纳材料自组装结构进行干燥处理，得到微纳材料自组装薄膜。

2.根据权利要求1所述的微纳材料大面积薄膜制备方法，其特征在于，所述微纳材料包括MXene、碳纳米管、聚苯乙烯微球、二硫化钼、氮化硼或氧化石墨烯。

3.根据权利要求2所述的微纳材料大面积薄膜制备方法，其特征在于，所述微纳材料分散液的浓度为0.1g/L～5g/L。

4.根据权利要求1所述的微纳材料大面积薄膜制备方法，其特征在于，所述支撑膜包括有机膜或无机膜。

5.根据权利要求4所述的微纳材料大面积薄膜制备方法，其特征在于，所述有机膜包括聚醚砜膜或聚丙烯膜，所述无机膜为三氧化二铝无机膜。

6.根据权利要求1所述的微纳材料大面积薄膜制备方法，其特征在于，所述通孔的孔径为20纳米到5微米。

7.根据权利要求1所述的微纳材料大面积薄膜制备方法，其特征在于，在支撑膜和微纳材料分散液处于静置状态下对微纳材料分散液进行加热时，采用水浴方式进行加热，加热温度为40～85℃，加热时间为30分钟到48小时。

8.根据权利要求1所述的微纳材料大面积薄膜制备方法，其特征在于，所述干燥处理包括自然风干或真空烘干。

9.根据权利要求1所述的微纳材料大面积薄膜制备方法，其特征在于，在制备微纳材料分散液时，添加高分子材料。

10.一种微纳材料薄膜，其特征在于，通过使用权利要求1‑9任一所述的方法制备得到。
