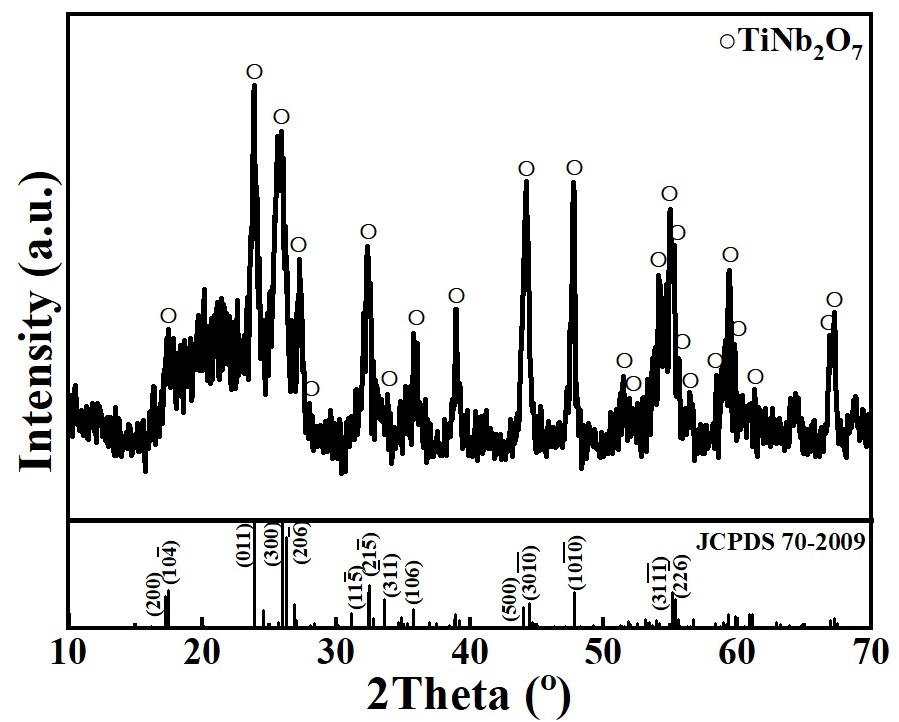

1.一种TiNb2O7粉体的制备方法,其特征在于:以 (Ti0.4Nb0.6)C微米长方体为先驱体,在空气氛围下以2 10 ℃/min的升温速率加热至750 1250 ℃,保温0.5 5 h后随炉冷却至室~ ~ ~
温,得到TiNb2O7粉体;所述的(Ti0.4Nb0.6)C微米长方体先驱体的制备步骤包括:以TiC和NbC粉末为原料,金属Co粉为熔剂;(1)按照摩尔比0.67:1称取TiC和NbC粉体,将Co粉与总碳化物粉体按照质量比2.33:1混合均匀;(2)将混合料放于模具中预压成型并移至管式炉中,在氩气氛围下以5 ℃/min升温速率加热至1500 ℃,保温8 h后随炉冷却至室温,得到(Ti0.4Nb0.6)C/Co基金属陶瓷块体;(3)采用7.2 mol/L硝酸溶液浸泡金属陶瓷块体,待钴合金基体全部被腐蚀溶解为止;(4)产物经过滤、清洗和烘干,得到具有长方体形貌的(Ti0.4Nb0.6)C碳化物固溶体粉末。
