专利号: 2022111798698
申请人: 东莞全精光学科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

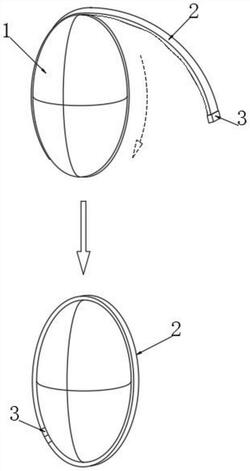

1.一种边角防磕碰的光学镜片,包括镜片本体(1),其特征在于:所述镜片本体(1)外包裹有二态变条,所述二态变条包括变性裹条(2)以及两个分别固定连接在变性裹条(2)两个端部的限位块(3),所述变性裹条(2)包括外覆层(21)以及固定连接在外覆层(21)上端的内柔覆层(22),所述外覆层(21)和内柔覆层(22)的左右两端分别与两个限位块(3)固定连接,所述外覆层(21)上端固定连接有两组半柔限位柱(5),每组中的半柔限位柱(5)均设置多个,且两组半柔限位柱(5)位于内柔覆层(22)内侧,两个限位块(3)之间固定连接有两个改性条(6),两个所述改性条(6)分别位于两组半柔限位柱(5)相互远离的一侧,且改性条(6)与半柔限位柱(5)相互接触,所述改性条(6)内填充有电流变液。

2.根据权利要求1所述的一种边角防磕碰的光学镜片,其特征在于:所述外覆层(21)为弹性硅胶材料制成,所述内柔覆层(22)为柔性密封材料制成,且内柔覆层(22)外表面连接有麂皮绒。

3.根据权利要求2所述的一种边角防磕碰的光学镜片,其特征在于:所述限位块(3)包括位于下方的贴附端(32)以及位于上放的自翘端(31),所述自翘端(31)和贴附端(32)靠近变性裹条(2)的端部相互固定,且固定的部分不超出限位块(3)横向长度的1/5。

4.根据权利要求3所述的一种边角防磕碰的光学镜片,其特征在于:所述改性条(6)以及两个限位块(3)内镶嵌有电路,所述电路中的电线横向贯穿改性条(6),两个所述贴附端(32)相互远离的端部分别设置有内陷触片(41)和外突触片(42),所述内陷触片(41)和外突触片(42)均与导线电连接。

5.根据权利要求4所述的一种边角防磕碰的光学镜片,其特征在于:设置有所述内陷触片(41)的贴附端(32)端部开凿有凹槽,所述内陷触片(41)固定镶嵌在凹槽内壁,所述外突触片(42)与凹槽相互卡接。

6.根据权利要求5所述的一种边角防磕碰的光学镜片,其特征在于:所述自翘端(31)为硬质结构,所述贴附端(32)为弹性绝缘材料制成。

7.根据权利要求1所述的一种边角防磕碰的光学镜片,其特征在于:两组所述半柔限位柱(5)之间设有内护条(7),所述内护条(7)与外覆层(21)固定连接,且内护条(7)与半柔限位柱(5)相互接触。

8.根据权利要求7所述的一种边角防磕碰的光学镜片,其特征在于:所述内护条(7)为高回弹性材料制成,所述改性条(6)为为弹性密封结构,且改性条(6)处于不受力的平直状态。

9.根据权利要求1所述的一种边角防磕碰的光学镜片,其特征在于:所述半柔限位柱(5)包括与外覆层(21)固定的锥面弹杆(51)以及固定连接在锥面弹杆(51)远离外覆层(21)一端的限位球(52),所述限位球(52)包括体积相同并相互固定的外顶半球(521)和触镜半球(522),两个所述触镜半球(522)相互靠近。

10.根据权利要求9所述的一种边角防磕碰的光学镜片,其特征在于:所述外顶半球(521)与触镜半球(522)的连接处所在直径的其中一端位于锥面弹杆(51)靠近另一个锥面弹杆(51)的边缘上,且锥面弹杆(51)与外顶半球(521)固定连接,所述外顶半球(521)为硬质结构,所述触镜半球(522)为高回弹性结构。
