专利号: 202211182168X
申请人: 佛山市金平建筑工程质量检测有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

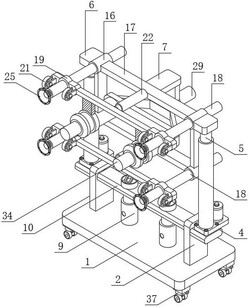

1.一种建筑物抗震模拟用硬度检测装置,包括底座(1),其特征在于:所述底座(1)的顶部安装有两组并排布置的固定板(2),两组所述固定板(2)中均转动连接有圆柱(3),且圆柱(3)贯穿所述固定板(2),两组所述圆柱(3)相反的一侧均安装有衔接板(4),两组所述衔接板(4)的顶部均安装有多节液压缸(5),两组所述多节液压缸(5)的顶部均安装有组合块(6),两组所述组合块(6)相对的一侧之间安装有矩形机构,所述矩形机构的背面安装有折弯板(7),所述折弯板(7)的底部安装有检测机构(8),且检测机构(8)的正面贯穿矩形机构围合形成的空间;

所述底座(1)的顶部安装有两组并排布置的套筒(9),两组所述圆柱(3)相对的一侧之间安装有活动板(10),两组并排布置的插杆(11)由所述活动板(10)的顶部滑动贯穿所述活动板(10),且两组所述插杆(11)的底部分别延伸进入两组套筒(9)的内部,两组所述插杆(11)的顶部均安装有封顶拉盘(12)。

2.根据权利要求1所述的一种建筑物抗震模拟用硬度检测装置,其特征在于:所述套筒(9)的正面设置有通槽(13),所述插杆(11)的正面设置有槽口,所述槽口的内壁安装有伸缩弹簧(14),所述伸缩弹簧(14)的正面安装有锁止杆(15),且锁止杆(15)的正面能贯穿并伸出通槽(13)。

3.根据权利要求1所述的一种建筑物抗震模拟用硬度检测装置,其特征在于:所述矩形机构包括四组衔接套环(16)和四组连接杆(17),四组所述连接杆(17)呈矩形布置,且其中两组相邻布置的连接杆(17)的一端均与同一组衔接套环(16)的外表面固定连接,其中两组位于上方的所述衔接套环(16)的外表面分别与两组组合块(6)相对的一侧固定连接,四组所述衔接套环(16)内均安装有固定杆(18)。

4.根据权利要求3所述的一种建筑物抗震模拟用硬度检测装置,其特征在于:四组所述固定杆(18)的外表面均活动安装有圆形套环(19),四组所述圆形套环(19)的两侧均安装有方形块(20),所述方形块(20)的正面安装有滑轮(21),其中两组上下布置的所述连接杆(17)的正面均固定安装有电动推杆(22),两组所述电动推杆(22)的正面均安装有一体长杆(23),且一体长杆(23)的两端分别与两组方形块(20)的外表面固定连接。

5.根据权利要求3所述的一种建筑物抗震模拟用硬度检测装置,其特征在于:四组所述固定杆(18)的正面均设置有螺纹槽,四组所述螺纹槽的内壁均通过螺纹嵌合安装有卡合柱(24),四组所述卡合柱(24)的正面均安装有吸盘(25),四组所述吸盘(25)外表面的前端边沿处均固定套接有透明橡胶软管(26),所述透明橡胶软管(26)的顶部安装有进料管盖(27),所述透明橡胶软管(26)的正面设置有多组呈环形布置的交叉线槽(28)。

6.根据权利要求1所述的一种建筑物抗震模拟用硬度检测装置,其特征在于:所述检测机构(8)包括电动伸缩杆(29)、梯形板(30)、横板(31)、衔接槽(32)、螺纹柱(33)和高强回弹仪(34),所述电动伸缩杆(29)固定安装在折弯板(7)的底部,所述梯形板(30)安装在电动伸缩杆(29)的伸缩端,所述横板(31)固定安装在梯形板(30)的正面,所述衔接槽(32)、螺纹柱(33)和高强回弹仪(34)的数量均为两组,两组所述衔接槽(32)并排设置在横板(31)的正面,两组所述螺纹柱(33)分别通过两组衔接槽(32)安装在横板(31)的正面,两组所述高强回弹仪(34)分别安装在两组螺纹柱(33)的正面。

7.根据权利要求6所述的一种建筑物抗震模拟用硬度检测装置,其特征在于:两组所述高强回弹仪(34)的外表面均活动套接有限位环(35),两组所述限位环(35)的顶部均安装有吊板(36),且两组吊板(36)的顶部均与位于上方的一体长杆(23)的底部固定连接。

8.根据权利要求1所述的一种建筑物抗震模拟用硬度检测装置,其特征在于:所述底座(1)的底部安装有四组呈矩形布置的行走轮(37)。
